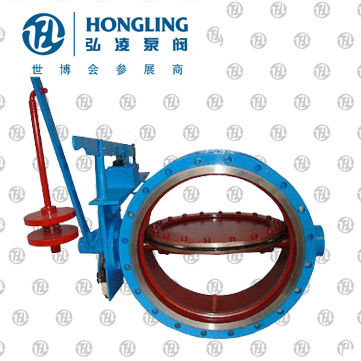

電磁式煤氣安全切斷閥簡介

DMF-0.1電磁式煤氣安全切斷閥由本廠生產制造的新型換代產品。電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷閥 切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。
本產品主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。

電磁式煤氣安全切斷閥技術規格

1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）

2、閥的公稱壓力為PN0.1MPA.

3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。

4、切斷時間：一秒

5、介質溫度：-20～180℃。

6、環境溫度：-20～60℃。

電磁式煤氣安全切斷閥尺寸表

工組原理及組成

1電磁煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥， 它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。

2、當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的
