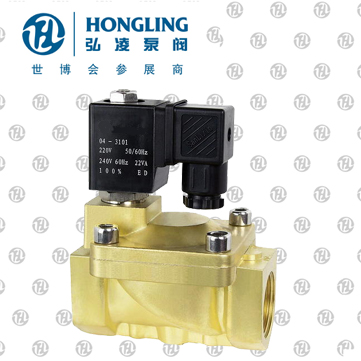

二位二通先導式電磁閥
產品型號：SLP
發布時間：2008-6-15
二位二通先導式電磁閥詳細說明：

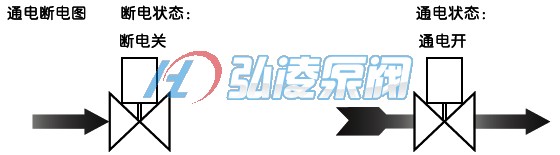

二位二通常型電磁閥,斷電打開,通電關閉閥體材質為銅,*大耐壓使作壓力:17kgf/cm2環境溫度:0℃～65℃產品系列化生產,體積小,流量大,適用范圍廣按閥上所表流向箭頭,可任意安裝;為增強使用壽命,*好線圈向上,水平安裝。
二位二通先導式電磁閥性能參數：
電壓：AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允許波動 線圈可配德國原裝NASS線圈
常規備貨:AC220V/230V/240V 50/60HZ DC24V
膜片、密封件，可采用NBR、VITON、EPDM等多種，以適用不同流體的開關控制。
二位二通先導式電磁閥型號說明：
| 序號 | 1 |
2 |
3 | 4 | 5 | 6 | 7 | 8 | 9 |
10 |
|
電磁閥 的種類 |
控制 方式 |
線圈配 置形式 |
線圈 等級 |
電壓 |
密封 材料 |
閥體 材料 |
連接 |
流量通徑 φmm |
其它 選配 |
|
| 例如 | SLP | 1 | D | F | 02 | N | 1 | D | 13 | □ |
|
|
代號 1:常閉 2:常開 1:常閉 |
代號:
D:DIN標準接線
N:也線式塑封 S:德國NASS線圈 X:防爆型線圈 |
F:F級 H:H級 |
02=220VAC 230VAC 50/60HZ 01=110VAC 120VAC 50/60HZ 05=24VAC 13=DC24V 12=DC12V
其它電壓 |
N:NBR丁腈橡膠 V:VITON氟橡膠 E:EPDM已丙橡膠 |
1=鍛銅 3=SS316不銹鋼 3=SS316不銹鋼 |
A=1/8 B=1/4 C=3/8 D=1/2 E=3/4 G=1 H=11/4 J=11/2 K=2 F=法蘭連接 |
03=3.0 13=13. 20=20 25=25. 35=35. 40=40. 50=50. 25 35 40 50 |
L:指示燈 N:螺紋連接美NPT T:配定時器 M:手動 |

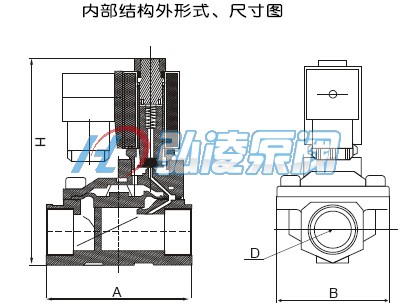

二位二通先導式電磁閥結構示意圖：
二位二通先導式電磁閥型號規格:
|
接管 口徑 |
流量 通徑 mm |
CV值 |
*小 壓力 |
壓力差（kgf/cm2） |
*大流 體溫度 |
線圈 配置 |
功率 |
線圈等級 |
外形尺寸 長×寬×高 A×B×H |
重量 KG |
訂貨型號以下 表中電壓為 220CAC 50/60HZ |
|||
| *大工作壓力 | ||||||||||||||
|
空氣 瓦斯 |
水熱水 液體 |
輕油 ≤20CST |
VA | W | ||||||||||
| AC220V | DC24V | |||||||||||||
| 1/8 | 3 | 0.23 | 0 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 41×29×83 | 0.37 | SLP1DF02N1A03 |
| 3 | 0.23 | 0 | 13 | 13 | 130 | D | 22 | 13 | F | 41×29×83 | 0.37 | SLP1DF02E1A03 | ||
| 3 | 0.23 | 0 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 41×29×83 | 0.37 | SLP1DF02V1A03 | |
| 1/4 | 3 | 0.23 | 0 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 41×29×83 | 0.36 | SLP1DF02N1B03 |
| 3 | 0.23 | 0 | 13 | 13 | 130 | D | 22 | 13 | F | 41×29×83 | 0.36 | SLP1DF02E1B03 | ||
| 3 | 0.23 | 0 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 41×29×83 | 0.36 | SLP1DF02V1B03 | |
| 3/8 | 13 | 4.5 | 0.5 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 66×48×112 | 0.8 | SLP1DF02N1C13 |
| 13 | 4.5 | 0.5 | 13 | 13 | 130 | D | 22 | 13 | F | 66×48×112 | 0.8 | SLP1DF02E1C13 | ||
| 13 | 4.5 | 0.5 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 66×48×112 | 0.8 | SLP1DF02V1C13 | |
| 1/2 | 13 | 4.5 | 0.5 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 66×48×112 | 0.7 | SLP1DF02N1D13 |
| 13 | 4.5 | 0.5 | 13 | 13 | 130 | D | 22 | 13 | F | 66×48×112 | 0.7 | SLP1DF02E1D13 | ||
| 13 | 4.5 | 0.5 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 66×48×112 | 0.7 | SLP1DF02V1D13 | |
| 3/4 | 20 | 7.6 | 0.5 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 75×58×118 | 0.9 | SLP1DF02N1E20 |
| 20 | 7.6 | 0.5 | 13 | 13 | 130 | D | 22 | 13 | F | 75×58×118 | 0.9 | SLP1DF02E1E20 | ||
| 20 | 7.6 | 0.5 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 75×58×118 | 0.9 | SLP1DF02V1E20 | |
| 1 | 25 | 12 | 0.5 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 96×70×131 | 1.4 | SLP1DF02N1G25 |
| 25 | 12 | 0.5 | 13 | 13 | 130 | D | 22 | 13 | F | 96×70×131 | 1.4 | SLP1DF02E1G25 | ||
| 25 | 12 | 0.5 | 13 | 13 | 10 | 120 | D | 22 | 13 |
F |
96×70×131 | 1.4 | SLP1DF02V1G25 | |
| 11/4 | 35 | 22 | 0.5 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 131×96×146 | 2.8 | SLP1DF02N1H35 |
| 35 | 22 | 0.5 | 13 | 13 | 130 | D | 22 | 13 | F | 131×96×146 | 2.8 | SLP1DF02E1H35 | ||
| 35 | 22 | 0.5 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 131×96×146 | 2.8 | SLP1DF02V1H35 | |
| 11/2 | 40 | 30 | 0.5 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 131×96×146 | 2.7 | SLP1DF02N1J40 |
| 40 | 30 |
0.5 |
13 | 13 | 130 | D | 22 | 13 | F | 131×96×146 | 2.7 | SLP1DF02E1J40 | ||
| 40 | 30 | 0.5 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 131×96×146 | 2.7 | SLP1DF02V1J40 | |
| 2 | 50 | 48 | 0.5 | 13 | 13 | 10 | 80 | D | 22 | 13 | F | 165×120×167 | 4.8 | SLP1DF02N1K50 |
| 50 | 48 | 0.5 | 13 | 13 | 130 | D | 22 | 13 | F | 165×120×167 | 4.8 | SLP1DF02E1K50 | ||
| 50 | 48 | 0.5 | 13 | 13 | 10 | 120 | D | 22 | 13 | F | 165×120×167 | 4.8 | SLP1DF02V1K50 | |
