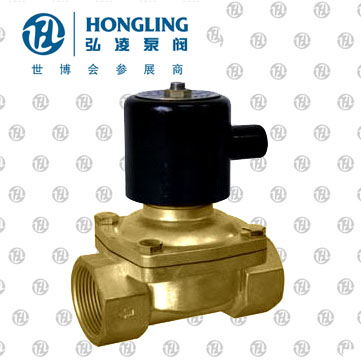

水用電磁閥
產品型號：ZCS
發布時間：2008-5-7
ZCS系列電磁閥簡介：
ZCS電磁閥門適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
ZCS系列電磁閥應用范圍：
ZCS電磁閥是清水自動控制系統中常見的管路開關元件，被廣泛應用于印染、清水、電廠、石油、化工、冶金、紡織、食品、造船、醫療、環保、城市及其他各行業部門的清水輸送管路中，完成清水輸送管路系統中介質的自動控制，是實現清水輸送管路自動化控制理想選擇。
ZCS系列電磁閥型號規格說明：
ZCS系列電磁閥產品特點：
結構簡單，體積小，密封性能好，維修方便。
ZCS系列電磁閥結構原理：
ZCS電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。 根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電， 產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門 關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓 差作用向上升起，主閥打開，閥門開啟。
ZCS系列電磁閥技術參數：
| 工作介質 | 水、粘度≤4°E的油及其它非腐蝕性流體 | ||||||||||||||
| 介質溫度℃ | ≤60 | ||||||||||||||
| 公稱壓力（MPa） | 1.0 | ||||||||||||||
| 工作壓差（MPa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | ||||||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||||||
| 額定流量系數（kv） | 按JB/T352-94規定 | ||||||||||||||
| 泄漏量（ml/min） | 按JB/T352-94-F規定 | ||||||||||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| 功耗 | 36VA | 50VA | |||||||||||||
ZCS系列電磁閥安裝尺寸：
| 公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 112 | 80 | 1/2 | ||||||||
| 20 | 119 | 80 | 3/4 | ||||||||
| 25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | φ4-14 | 16 | 3 |
| 32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | φ4-18 | 18 | 3 |
| 40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | φ4-18 | 18 | 3 |
| 50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | φ4-18 | 20 | 3 |
| 65 | 222 | 290 | 185 | 145 | 118 | φ4-18 | 20 | 3 | |||
| 80 | 253 | 310 | 200 | 160 | 132 | φ8-18 | 22 | 3 | |||
| 100 | 260 | 350 | 220 | 180 | 156 | φ8-18 | 24 | 3 | |||
| 125 | 315 | 400 | 250 | 210 | 184 | φ8-18 | 26 | 3 | |||
| 150 | 350 | 480 | 285 | 240 | 211 | φ8-22 | 26 | 3 | |||
| 200 | 390 | 600 | 340 | 295 | 266 | φ8-22 | 26 | 3 | |||
| 250 | 430 | 730 | 395 | 350 | 319 | φ12-22 | 28 | 3 | |||
| 300 | 480 | 850 | 445 | 400 | 370 | φ12-22 | 28 | 4 | |||
| 350 | 605 | 980 | 505 | 460 | 429 | φ16-23 | 30 | 4 | |||
ZCS系列電磁閥安裝注意事項：
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，*好安裝旁路裝置（如圖一）。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。
5、安裝在電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意要看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
ZCS系列電磁閥保養方法：
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定奪差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
