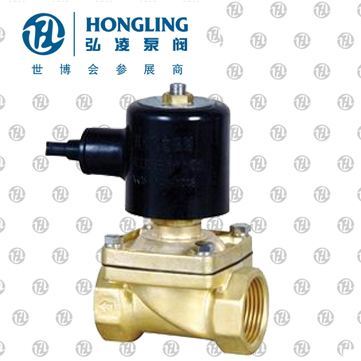

潛水電磁閥應用范圍：
水景藝術、音樂噴泉、跑泉、跳泉、等各種噴泉及水下管路、潮濕環境管路控制，適應于江、河、湖、海及人工水池等水下環境使用。
潛水電磁閥主要技術參數：
原理結構①：直動膜片型、先導膜片型
控制方式：常閉式
流體范圍：水
使用壽命：≥25萬次
流體溫度：C1組：-5℃~+50℃
接口形式：螺紋式、法蘭式（型號規格后帶F）
閥體材質：黃銅（略）、304不銹鋼（型號后用-304表示）
標準電壓：AC220V、DC24V (其它可特制)
電氣連接：澆封預埋式防水電纜線（線長度可定制）
防護等級：國際標準IP68
潛水電磁閥性能特點：
歐標工藝 性能穩定 進口膜片 超長壽命 反應靈敏 抗污耐臟 多級密封 保護線圈
潛水電磁閥工作原理：
膜片把脈沖電磁閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖電磁閥處于“關閉”狀態；脈沖噴吹控制儀的電信號使脈沖電磁閥動鐵芯上移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片上移，壓縮空氣通過閥輸出口噴吹，脈沖電磁閥處于“開啟”狀態；脈沖噴吹控制儀電信號消失，脈沖電磁閥動鐵芯復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥的輸出口，脈沖電磁閥又處于“關閉”狀態。
潛水電磁閥安裝尺寸：
| 型號規格 |
螺紋接口 （英寸） |
公稱通徑(mm) | 開關速度 |
工作壓力 (bar) |
螺紋式外形尺寸(mm) | 法蘭式外形尺寸(mm) | |||
| L | H | L | H |
連體304法蘭盤 （銅閥為鑲嵌法蘭） |
|||||
| SLDF10 | G3/8 | 15 | ≤0.1秒 |
B06級：0-6 B08級：0-8 |
68 | 116 | |||
| SLDF15 | G1/2 | 15 | 68 | 116 | |||||
| SLDF 20 | G3/4 | 20 | 72 | 122 | |||||
|
SLDF 25 |
G1 | 25 | 100 | 135 | 135 | 160 | 4-φ13.5*φ85 | ||
| SLDF 32 | G1 1/4 | 34 | 110 | 150 | 151 | 210 | 4-φ17.5*φ100 | ||
| SLDF 40 |
G1 1/2 |
40 | ≤0.2秒 | 122 | 170 | 151 | 215 | 4-φ17.5*φ110 | |
| SLDF 50 | G2 | 50 | 170 | 210 | 200 | 251 | 4-φ17.5*φ125 | ||
| SLDF 65F | 65 | B6級：0.5-6 | 255 | 280 | 4-φ17.5*φ145 | ||||
| SLDF 80F | 80 | ≤1秒 | 275 | 300 | 8-φ17.5*φ160 | ||||
| SLDF 100F | 100 | ≤1秒 | 320 | 350 | 8-φ17.5*φ180 | ||||
| SLDF 150F | 150 | ≤1秒 | 450 | 405 | 8-φ22*φ240 | ||||
注解：直動膜片型：DN10~DN50,先導膜片式：DN65~DN150，先導膜片型必須潛入水下使用；
備注：安裝方式[任意]；同時本公司可提供帶過濾型的潛水閥，訂貨時在型號后加－G表示。
