直角式脈沖電磁閥工作原理：

膜片把直角式脈沖電磁閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，直角式脈沖電磁閥處于“關閉”狀態；脈沖噴吹控制儀的電信號使直角式脈沖電磁閥動鐵芯上移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片上移，壓縮空氣通過閥輸出口噴吹，脈沖電磁閥處于“開啟”狀態；脈沖噴吹控制儀電信號消失，直角式脈沖電磁閥動鐵芯復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥的輸出口，直角式脈沖電磁閥又處于“關閉”狀態。

直角式脈沖電磁閥應用范圍：

MDFZ直角式脈沖電磁閥是一種專為布袋式除塵器配套使用而設計的專用電磁閥，它是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”，受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率，達到抖動布袋去塵目的。

直角式脈沖電磁閥主要技術參數：

型號規格：DN20～DN80

適用介質：氣體

介質溫度：0～+60℃

閥體材質：鋁合金

控制方式：常閉

電源電壓：DC24Ｖ、AC220Ｖ（其他定制）

工作電流：0.8A、0.23A

工作壓力：0.4-0.6Mpa

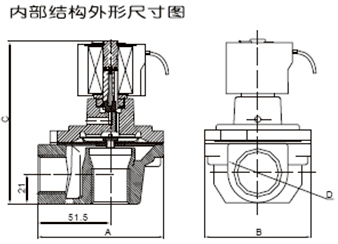

MDFZ直角式脈沖電磁閥結構尺寸圖

直角式脈沖電磁閥連接尺寸：
