煤氣電磁閥

產品型號：ZCM

發布時間：2008-5-7

煤氣電磁閥適用于城市煤氣、液化石油氣、天燃?xì)獾榷喾N煤氣為加熱燃燒介質管路的二位式通斷切換，進行溫度等自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窖爐加熱及其它行業的煤氣加熱自控系統.

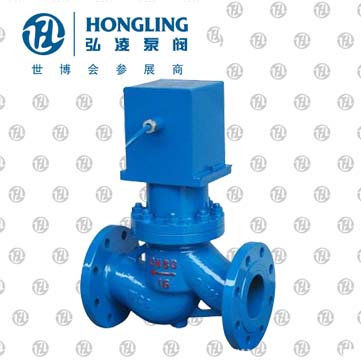

查看產品實物圖

下一個產品：高溫高壓電磁閥

上一個產品：水用電磁閥

分享到：

相關產品:

水用電磁閥電磁式煤氣安全切斷閥二位二通零壓差電磁閥二位二通先導式電磁閥兩口兩位直動式電磁閥二位二通蒸汽電磁閥專用潛水電磁閥中溫蒸汽電磁閥防爆電磁閥磁保持脈沖電磁閥直角式脈沖電磁閥不銹鋼常開型二位二通先導式電磁閥塑料王電磁閥全不銹鋼電磁閥高溫高壓電磁閥煤氣電磁閥水用電磁閥定時排水電磁閥燃?xì)饩o急切斷閥

ZCM煤氣電磁閥產品用途：

適用于城市煤氣、液化石油氣、天燃?xì)獾榷喾N煤氣為加熱燃燒介質管路的二位式通斷切換，進行溫度等自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窖爐加熱及其它行業的煤氣加熱自控系統.

ZCM煤氣電磁閥結構特點：

直動式開閥結構，沒有壓差限制，低壓力，零壓力均能正常開閉，無壓力損失，低壓流量大。采用優質高性能的閥體密封材料，無泄漏。是可燃?xì)庖后w的理想執行器。型式：常閉式和常開式兩種。線圈長期工作無溫升。

ZCM煤氣電磁閥技術參數：

公稱通徑	15、20、25、32、40、50、65、80、100mm
公稱壓力	1.0Mpa
工作壓差	0-0.02Mpa 0～0.04Mpa
工作介質	煤氣、甲烷、瓦斯、天然氣。亦可用于常溫液體、氣體
介質溫度	-5~600C
額定電壓V	AC：380、220、36 DC:220、110、24、12
功率	≤22W

常閉型ZCM煤氣電磁閥外形連接尺寸：

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸				法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4-φ14
20	153	92	3/4	210	150	105	75	56	16	2	4-φ14
25	153	110	1	210	160	115	85	65	16	3	4-φ14
32	176	120	11/4	221	180	140	100	76	18	3	4-φ18
40	176	140	11/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				390	290	185	145	118	20	3	4-φ18
80				401	310	200	160	132	22	3	8-φ18
100				408	350	220	180	156	24	3	8-φ18
125				424	400	250	210	184	26	3	8-φ18
150				515	480	285	240	211	26	3	8-φ22
200				540	600	340	295	266	26	3	8-φ22
250				573	730	395	350	319	28	3	12-φ22
300				608	850	445	400	370	28	4	12-φ22
350				700	980	505	460	429	28	4	12-φ22

常開型ZCM煤氣電磁閥外形連接尺寸：

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸				法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	154	130	95	65	46	14	2	4-φ14
20	153	92	3/4	154	150	105	75	56	16	2	4-φ14
25	153	110	1	156.5	160	115	85	65	16	3	4-φ14
32	176	120	11/4	178	180	140	100	76	18	3	4-φ18
40	176	140	11/2	186	200	150	110	84	18	3	4-φ18
50	192	162	2	193	230	165	125	99	20	3	4-φ18
65				461	290	185	145	118	20	3	4-φ18
80				481	310	200	160	132	22	3	8-φ18
100				531	350	220	180	156	24	3	8-φ18
125				551	400	250	210	184	26	3	8-φ18
150				627	480	285	240	211	26	3	8-φ22
200				725	600	340	295	266	26	3	8-φ22
250				842	730	395	350	319	28	3	12-φ22
300				872	850	445	400	370	28	4	12-φ22
350					980	505	460	429	30	4	16-φ22
