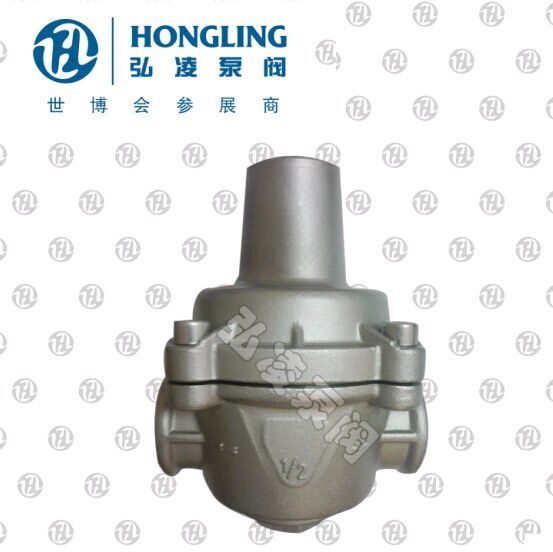

YZ11X支管減壓閥 產品概述
YZ11X支管減壓閥又叫直接作用式減壓閥，該產品主要由閥體、閥蓋、壓縮彈簧、膜片、鐙形卡具及閥瓣等零件組成。YZ11X直接作用式支管減壓閥的主要特點：性能可靠，經久耐用；耐臟防水垢，不需過濾器，不需旁通管，配管極其簡單，能節省大量空間和成本；出口壓精密可調，在一般場合下出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）；極佳的水力特性，可滿足多種減壓要求，特別適用于支管減壓系統。
YZ11X支管減壓閥 主要技術參數
| 類型 | 型 號 |
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
連接形式 | 閥體材料 |
出口壓力 P2(MPa) |
工作溫度 (℃) |
| 支管減壓閥 | YZ11X-16T1、YZ11X-25T | 1.6、2.5 | 15～25 | 內螺紋 | 青銅 |
（可調） 0.05～0.55 |
≤80 |
| YZ11X-16P1、YZ11X-25P | 不銹鋼 | ||||||
| 住宅和工業給水減壓閥 | YG11X-16T1、YG11X-25T | 1.6、2.5 | 10～100 | 內螺紋 | 青銅 |
（可調） 0.05～0.55 |
|
| YG11X-16P1、YG11X-25P | 不銹鋼 | ||||||
| YG11X-16T1、YG11X-25T | 1.6、2.5 | 32～100 | 法蘭 | 青銅 |
（可調） 0.05～0.55 |
||
| YG41X-16P1、YG41X-25P | 不銹鋼 |

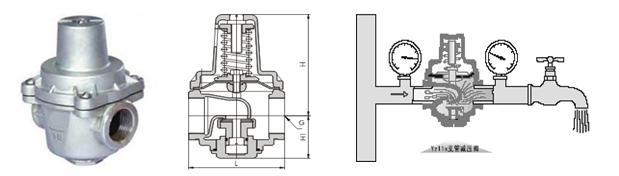

YZ11X支管減壓閥 外形尺寸圖
YZ11X支管減壓閥 外形連接尺寸
| 公稱通徑DN(mm) | 尺寸(mm) | |||||
| mm | in | D | H | H1 | C | F |
| 10 | 92 | 120 | 48 | 92 | - | |
| 15 | 92 | 120 | 48 | 92 | - | |
| 20 | 108 | 130 | 55 | 108 | - | |
| 25 | 1 | 123 | 160 | 60 | 123 | - |
| 32 | 1 | 155 | 180 | 77 | 155 | 240 |
| 40 | 1 | 172 | 205 | 84 | 172 | 260 |
| 50 | 2 | 198 | 235 | 105 | 198 | 288 |
| 65 | 2 | 215 | 270 | 118 | 215 | 305 |
| 80 | 3 | 234 | 300 | 143 | 234 | 330 |
| 100 | 4 | 260 | 350 | 120 | 250 | 385 |
訂貨須知：
產品型號 公稱壓力 公稱通徑 連接法蘭標準 額定流量系數Cv 進口壓力 調節范圍 工作介質和介質溫度
