高靈敏度蒸汽減壓閥

產品型號：YG43H/Y

發布時間：2008-5-23

YG43H/Y型高靈敏度蒸汽減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。

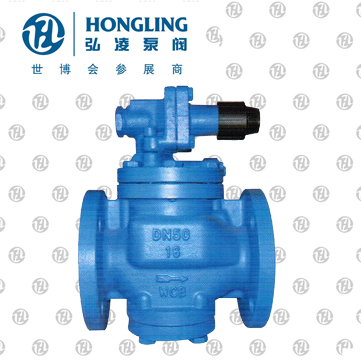

查看產品實物圖

下一個產品：加大薄膜型高靈敏度減壓閥

上一個產品：先導活塞蒸汽減壓閥

分享到：

高靈敏度蒸汽減壓閥詳細說明：

高靈敏度蒸汽減壓閥主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。高靈敏度蒸汽減壓閥結構特點和用處：本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。

1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。

2、改善了流線分布，降低了噪聲。

3、改進了密封面結構，延長了密封面壽命。

高靈敏度蒸汽減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
*高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.04-0.6	0.04-1.0
壓力特性偏差(Mpa)△Pp2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
*小壓差(Mpa)	0.05	0.07
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、頂蓋

高靈敏度蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥瓣	2Cr13
缸套活塞	鋁鐵青銅
膜片	PH15-7Mo
活塞環	對位聚苯
導閥座導閥瓣	2Cr13
主閥彈簧	50CrVA
導調主彈簧	50CrVA
調節彈簧	60Si2Mn

高靈敏度蒸汽減壓閥流量系數(Cv):

DN	15	20	25	32	40	50	65	80
Cv	1	2.5	4	6.5	9	16	25	36

YG43H/Y高靈敏度蒸汽減壓閥連接尺寸:

公稱通徑 DN	外形尺寸			連接尺寸
	L	H	H1	PN 1.0MPa					PN 1.6MPa
	L	H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	160	65	95	65	414	45	12	95	65	414	45	14
20	140	160	65	105	75	414	55	14	105	75	414	55	14
25	150	168	68	115	85	414	65	14	115	85	414	65	14
32	180	185	75	135	100	418	78	16	135	100	418	78	16
40	180	185	78	145	110	418	85	16	145	110	418	85	16
50	200	193	88	160	125	418	100	16	160	125	418	100	16
65	230	208	98	180	145	418	120	18	180	145	418	120	18
80	260	228	117	195	160	418	135	18	195	160	818	135	20
