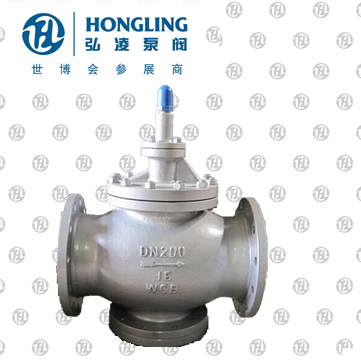

高靈敏度大流量蒸汽減壓閥
產品型號：YGa43H/Y
發布時間：2008-5-23
YGa43H/Y高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
下一個產品：彈簧薄膜式減壓閥
上一個產品：內螺紋高靈敏度蒸汽減壓閥
相關產品:
高靈敏度大流量蒸汽減壓閥詳細說明：
YGa43H/Y高靈敏度大流量蒸汽減壓閥屬于先導活塞式減壓閥。YGa43H/Y高靈敏度大流量蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
YGa43H/Y高靈敏度大流量蒸汽減壓閥的工作原理：YGa43H/Y高靈敏度大流量蒸汽減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
YGa43H/Y高靈敏度大流量蒸汽減壓閥的產品特點：YGa43H/Y高靈敏度大流量蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。 ①提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。 ②改善了流線分布，降低了噪聲。③改進了密封面結構，延長了密封面壽命。 本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
YGa43H/Y高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
高靈敏度大流量蒸汽減壓閥產品性能參數：
| YGa43H/Y高靈敏度大流量蒸汽減壓閥性能參數 | ||||||
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| *高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| *小壓差(Mpa) | 0.07 | 0.1 | 0.15 | 0.4 | 0.5 | 0.8 |
| 滲漏量 | GB12245-1989 | |||||
高靈敏度大流量蒸汽減壓閥流量系數：
| YGa43H/Y高靈敏度大流量蒸汽減壓閥流量系數(Cv)： | ||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 |
高靈敏度大流量蒸汽減壓閥產品零部件材料：
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座閥瓣 | 2Cr13 |
| 缸套活塞 | 鋁鐵青銅 |
| 膜片 | 1Cr18Ni9 |
| 活塞環 | 合金鑄鐵/對位聚苯 |
| 導閥座導閥桿 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
高靈敏度大流量蒸汽減壓閥產品外形及結構尺寸1.6~4.0MPa:
| 公稱通徑DN | 外形尺寸 | |||
| L | H | Hl | ||
| 1.6~2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 265 | 85 |
| 20 | 160 | 180 | 265 | 85 |
| 25 | 180 | 200 | 280 | 95 |
| 32 | 200 | 220 | 280 | 95 |
| 40 | 220 | 240 | 290 | 105 |
| 50 | 250 | 270 | 300 | 130 |
| 65 | 280 | 300 | 315 | 145 |
| 80 | 310 | 330 | 330 | 170 |
| 100 | 350 | 380 | 405 | 200 |
| 125 | 400 | 450 | 450 | 225 |
| 150 | 450 | 500 | 485 | 265 |
| 200 | 500 | 550 | 570 | 290 |
| 250 | 650 | 640 | 325 | |
| 300 | 800 | 740 | 360 | |
| 350 | 850 | 810 | 395 | |
| 400 | 900 | 950 | 430 | |
| 500 | 950 | 1080 | 500 | |
高靈敏度大流量蒸汽減壓閥產品外形及結構尺寸4.0~6.4MPa:
| 公稱通徑DN | 外形尺寸 | |||
| L | H | Hl | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 280 | 100 |
| 20 | 180 | 200 | 280 | 100 |
| 25 | 200 | 220 | 300 | 115 |
| 32 | 220 | 230 | 300 | 115 |
| 40 | 240 | 240 | 315 | 130 |
| 50 | 270 | 300 | 340 | 135 |
| 65 | 300 | 340 | 355 | 150 |
| 80 | 330 | 360 | 370 | 175 |
| 100 | 380 | 450 | 205 | |
| 125 | 450 | 510 | 235 | |
| 150 | 500 | 555 | 275 | |
| 200 | 550 | 640 | 300 | |
| 250 | 650 | 720 | 335 | |
| 300 | 800 | 830 | 375 | |
| 350 | 850 | 880 | 410 | |
| 400 | 900 | 1020 | 445 | |
| 500 | 950 | 1080 | 515 | |
