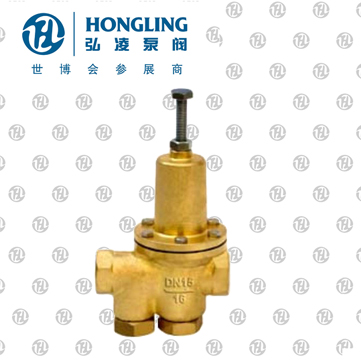

直接作用薄膜式彈簧減壓閥
產品型號：200P
發布時間：2008-5-23
直接作用薄膜式彈簧減壓閥主要由膜片、調節彈簧、閥座、閥瓣等零件組成，利用膜片傳感下游壓力變化，驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓調定彈簧壓力設定出口壓力。
下一個產品：直接作用薄膜式支管式減壓閥
上一個產品：內螺紋活塞式蒸汽減壓閥
相關產品:
200P水用減壓閥結構特點和用處：
直接作用薄膜式彈簧減壓閥主要由膜片、調節彈簧、閥座、閥瓣等零件組成，利用膜片傳感下游壓力變化，驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓調定彈簧壓力設定出口壓力。 直接作用薄膜式減壓閥減壓、穩壓動作平穩靈敏。適用于高層建筑及單元供水管路和用于水力控制閥的配套導閥。
200P水用減壓閥主要技術參數和性能指標
| 公稱壓力（Mpa） | 1.0 | 1.6 |
| 殼體試驗壓力（Mpa）* | 1.5 | 2.4 |
| 密封試驗壓力（Mpa） | 1.0 | 1.6 |
| *高進口壓力（Mpa） | 1.0 | 1.6 |
| 出口壓力范圍（Mpa） | 0.09-0.8 | 0.1-1.2 |
| 壓力特性偏差（Mpa）△P2P | GB12244-1989 | |
| 流量特性偏差（Mpa）△P2G | GB12244-1989 | |
| 滲漏量 | 0 | |
| 工作溫度 | 0℃-80℃ | |
| *：殼體試驗不包括膜片、閥蓋。 | ||
200P水用減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | 銅合金 |
| 閥座 | H62 |
| 閥瓣 | H62 |
| 閥桿 | H62 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
| 過濾器 | 不銹鋼 |
200P水用減壓閥流量系數（Cv）：
| DN | 15（1/2"） | 20（3/4"） | 25（1"） | 32（1-1/4"） | 40（1-1/2"） | 50（2"） |
| Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
200P水用減壓閥結構圖：
200P水用減壓閥連接尺寸：
| DN | G | L | H1 | H | D |
| 15（1/2"） | G1/2" | 112 | 40 | 150 | 75 |
| 20（3/4"） | G3-4" | 140 | 55 | 190 | 90 |
| 25（1"） | G1" | 140 | 55 | 195 | 90 |
| 32（1-1/4"） | G1-1/4" | 165 | 55 | 212 | 98 |
| 40（1-1/2"） | G1-1/4" | 190 | 55 | 215 | 98 |
| 50（2"） | G2" | 200 | 65 | 265 | 120 |
連接形式：內螺紋連接
