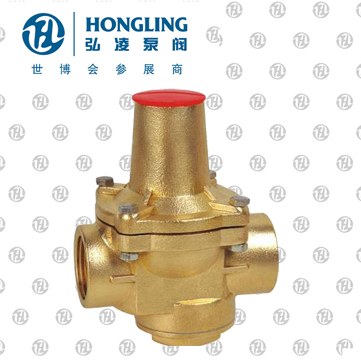

可調式減壓閥
產品型號：200P
發布時間：2009-4-26
200P型為內螺紋連接減壓閥，具有體型小巧．易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞使其更加安全可靠。
下一個產品：沒有了
上一個產品：蒸汽減壓閥
相關產品:
200P可調式減壓閥概述：
200P型為內螺紋連接減壓閥，具有體型小巧．易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞使其更加安全可靠。本廠生產的200P型可調式減壓閥為一直接作用式可調減壓閥．采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它清水系統中。在一定流量范圍內可控制該閥出口壓力為一相對固定值。
200P可調式減壓閥結構特點和用處
200P型為內螺紋連接減壓閥，具有體型小巧．易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞使其更加安全可靠。 本廠生產的200P型可調式減壓閥為一直接作用式可調減壓閥．采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它清水系統中。在一定流量范圍內可控制該閥出口壓力為一相對固定值。
200P可調式減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 |
| *高進口壓力(Mpa) | 1.0 | 1.6 |
| 出口壓力范圍(Mpa) | 0.09-0.8 | 0.1-1.2 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 滲漏量 | 0 | |
| 工作溫度 | 0℃-80℃ | |
200P可調式減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | 銅合金 |
| 閥座 | H62 |
| 閥瓣 | H62 |
| 閥桿 | H62 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
| 過濾器 | 不銹鋼 |
流量系數(Cv)
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
| Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
200P可調式減壓閥主要參數：
| 型號 | 公稱壓力PNIMPal |
閥體試驗
壓力(Mpal |
閥座試驗
壓力(Mpal) |
*高流速(M/S) | 減壓范圍 |
| 200P-10T | 10 | 1.5 | 11 | 6 | ≤0.7MPa |
| 200P-16T | 1.6 | 2.4 | 1.76 |
