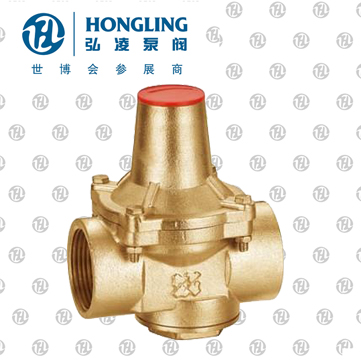

直接作用薄膜式支管式減壓閥
產品型號：YZ11X
發布時間：2009-10-10
直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。
下一個產品：先導式超大膜片高靈敏度減壓閥
上一個產品：直接作用薄膜式彈簧減壓閥
相關產品:
支管減壓閥結構特點和用處
支管減壓閥是在吸取了國外同類產品優點的基礎上設計制造的。支管減壓閥主要由膜片、磴形閥瓣、調節彈簧等零件組成。支管減壓閥利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。 支管減壓閥適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。還適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
支管減壓閥主要技術參數和性能指標
| 公稱壓力（Mpa） | 1.0 | 1.6 |
| 殼體試驗壓力（Mpa）* | 1.5 | 2.4 |
| 密封試驗壓力（Mpa） | 1.0 | 1.6 |
| *高進口壓力（Mpa） | 1.0 | 1.6 |
| 出口壓力范圍（Mpa） | 0.05-0.55 | 0.05-0.8 |
| 壓力特性偏差（Mpa）△P2P | GB12244-1989 | |
| 流量特性偏差（Mpa）△P2G | GB12244-1989 | |
| 滲漏量 | 0 | |
| 工作溫度 | 0℃-80℃ | |
|
*：殼體試驗不包括膜片、閥蓋。 |
||
支管減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 | 銅合金 |
| 閥蓋 | 銅合金 |
| 閥瓣 | 銅合金 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
| 調節螺栓 | 2Cr13 |
支管減壓閥流量系數（Cv）：
| DN | 15（1/2"） | 20（3/4"） | 25（1"） | 32（1-1/4"） | 40（1-1/2"） | 50（2"） |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
支管減壓閥結構圖：
支管減壓閥連接尺寸：
| DN | G | L | H | H1 | |
| P2*≤0.55MPa | P2*≤0.8MPa | ||||
| 15（1/2"） | G1/2" | 65 | 75 | 90 | 35 |
| 20（3/4"） | G3-4" | 75 | 85 | 100 | 35 |
| 25（1"） | G1" | 90 | 3 | 115 | 46 |
| 32（1-1/4"） | G1-1/4" | 105 | 130 | 150 | 55 |
| 40（1-1/2"） | G1-1/2" | 120 | 155 | 175 | 65 |
| 50（2"） | G2" | 140 | 175 | 195 | 75 |
| *：P2表示出口壓力 | |||||
連接形式：內螺紋連接
