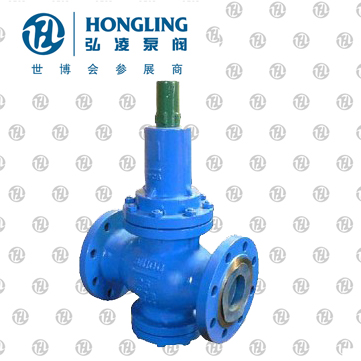

彈簧薄膜式減壓閥
產品型號：Y42X
發布時間：2008-5-23
Y42X型直接作用彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。Y42X型直接作用彈簧薄膜式減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
下一個產品：內螺紋活塞式蒸汽減壓閥
上一個產品：高靈敏度大流量蒸汽減壓閥
相關產品:
彈簧薄膜式減壓閥結構特點和用途
1、本系列減壓閥屬于直接作用式薄膜彈簧減壓閥，水用減壓閥．主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
2、Y42X彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
3、彈簧薄膜式減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
彈簧薄膜式減壓閥主要技術參數和性能指標
| 公稱壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力（Mpa）* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| *高進口壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
| *：殼體試驗不包括膜片、閥蓋 | |||
彈簧薄膜式減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25（鍍硬鉻） |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
彈簧薄膜式減壓閥流量系數（Cv）：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 2 | 3.5 | 4 | 4.5 | 14 | 14.5 | 15 | 60 | 64 | 120 | 140 | 230 | 350 | 520 | 690 | 950 | 1400 |

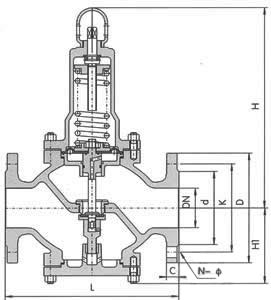

彈簧薄膜式減壓閥結構尺寸圖：
彈簧薄膜式減壓閥外形尺寸（PN1.0-2.5）：
| 公稱通徑DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
