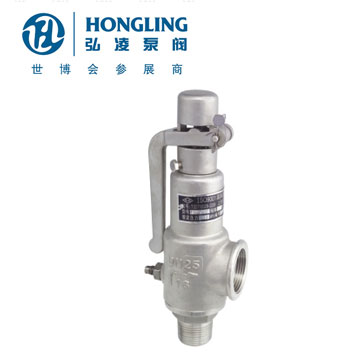

A28H帶手柄彈簧全啟式安全閥
產品型號：A28H
發(fā)布時間：2016-11-22 14:03:25
A28H帶手柄彈簧全啟式安全閥
下一個產品：GA42Y-100單杠桿安全閥
上一個產品：微啟彈簧式安全閥
相關產品:
不銹鋼高壓安全閥
TFA48SH-64高溫高壓安全閥
帶散熱器彈簧全啟式安全閥A40Y
GA42Y-100單杠桿安全閥
內裝式安全閥TANA42F
A28H帶手柄彈簧全啟式安全閥
A46F(Y)先導式安全閥
A44Y帶扳手彈簧全啟式安全閥
A41H彈簧微啟封閉式高壓安全閥
A21H不銹鋼彈簧微啟式安全閥
彈簧微啟式螺紋安全閥
保溫夾套安全閥
脈沖式安全閥
帶扳手彈簧全啟式蒸汽安全閥
彈簧微啟式氧氣安全閥
液壓式安全閥
微啟彈簧式安全閥
真空負壓安全閥
先導式安全閥
單杠桿安全閥
雙杠桿安全閥
主安全閥
帶散熱器彈簧全啟式安全閥
高溫高壓安全閥(電站用)
全啟式超高壓安全閥
安全溢流閥
彈簧微啟式高壓安全閥(焊接式)
彈簧全啟式安全閥
帶手柄彈簧全啟式安全閥
彈簧微啟封閉式安全閥
彈簧微啟式外螺紋安全閥
波紋管平衡式安全閥
雙聯彈簧式安全閥
平行式安全回流閥
液化石油氣安全閥
彈簧全啟封閉式安全閥
帶扳手彈簧微啟式安全閥
彈簧全啟封閉式高壓安全閥
彈簧微啟封閉式高壓安全閥
空壓機安全閥
A28H帶手柄彈簧全啟式安全閥產品簡介
A28H彈簧全啟式安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P/10R8適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
A28H帶手柄彈簧全啟式安全閥產品用途
A28型帶扳手彈簧全啟式螺紋安全閥是一種用于無毒無害及非易燃易爆氣體或液體介質的管道及容器等設備作為超壓保護的*終安全保護裝置，該類型安全閥采用彈簧直接載荷式，螺紋連接，閥蓋封閉式結構，帶提升扳手。
A28H帶手柄彈簧全啟式安全閥產品特點
1、全啟式結構，排量大
2、螺紋連接，安裝方便
3、體積小，經濟實用
4、帶提升扳手，方便定時檢查整定壓力
A28H帶手柄彈簧全啟式安全閥執(zhí)行標準
設計規(guī)范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規(guī)范：JB/T 7928

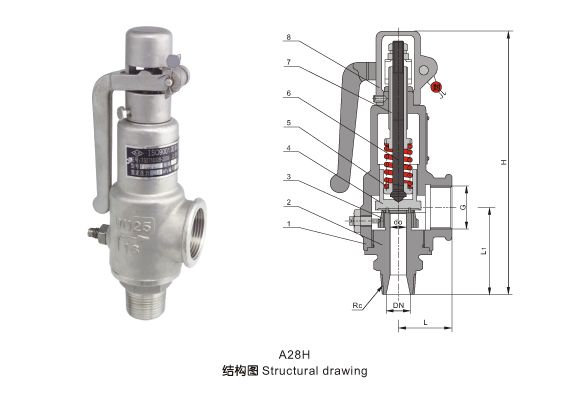

A28H帶手柄彈簧全啟式安全閥主要零部件材料
| NO. | Name of part | A28H Materials | A28Y-P Materials | A28Y-R8Materials |
| 1 | Body | HT200 | ZG1Cr18Ni9Ti | CF8M |
| 2 | Nozzle | 35 | ZG1Cr18Ni9Ti | CF8M |
| 3 | Adjusting ring | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 4 | Disc | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 5 | Spring | 50CrVA | 50CrVACoated Teflon | 50CrVACoated Teflon |
| 6 | Stem | 2Cr13 | 2Cr13 | 316 |
| 7 | Adjusting bolt | 45 | 2Cr13 | 316 |
| 8 | Cap | ZG200-400 | ZG200-400 | CF8M |
| Sealing surface of material |
D507 Depositing D507 |
Co Depositing stellite |
||
| 10 | Adjusting nut | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| Sealing surface of material | "Y" CoDepositing stellite, "H" D507 Depositing D507, "W"body | |||
A28H帶手柄彈簧全啟式安全閥外形尺寸和連接尺寸
|
Nominal diameter DN (mm) |
Dimensions (mm) | |||||
| do | Rc | G | L | L1 | H | |
| 15 | 10 | 1/2" | 3/4" | 37 | 62 | 189 |
| 20 | 12 | 3/4" | 1" | 40 | 65 | 196 |
| 25 | 15 | 1" |
11/ " 4 |
45 | 72 | 277 |
| 32 | 20 | 11/ " | 1 | 55 | 85 | 312 |
| 40 | 25 | 11/ " | 2" | 67 | 100 | 322 |
| 50 | 32 | 2" |
21/ " 2 |
76 | 112 | 348 |
| 65 | 40 | 21/ " | 3" | 110 | 135 | 370 |
| 80 | 50 | 3" | 4" | 110 | 145 | 410 |
