不銹鋼高壓安全閥

產品型號：A41Y

發布時間：2009-9-10

A41Y-160、A41Y-320型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。

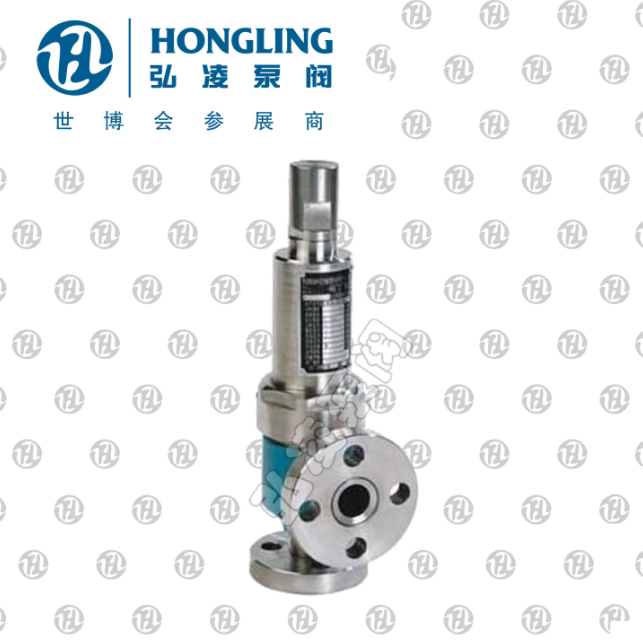

查看產品實物圖

下一個產品：彈簧微啟式氧氣安全閥

上一個產品：液壓式安全閥

分享到：

彈簧微啟封閉式高壓安全閥產品詳細資料：

A41Y-160、320型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。彈簧微啟封閉式高壓安全閥連接法蘭按JB/T2769-92的標準。

彈簧微啟封閉式高壓安全閥主要零部件材料：

NO	零件名稱	A41Y-160材料	A41Y-160P材料	A41Y-160R材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni9Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	35/40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	1Cr18Ni9Ti	1Cr18Ni9Ti
9	調整螺桿	45	2Cr13	2Cr13
10	閥帽	ZG200-400	1Cr18Ni9Ti	1Cr18Ni9Ti
	閥座、閥瓣密封面	堆焊Co基硬質合金

彈簧微啟封閉式高壓安全閥外形尺寸和連接尺寸：

型號	公稱通徑	do	d	M	D	K	Z-ød	b	d1	M1	D1	K1	Z1-ød1	b1	L	L1	≈H
A41Y-160 （單法蘭）	15	8	20	M24×2	95	60	3-18	20	/	M33×2	36	/	/	/	50	80	85
	20	10	25	M27×2	95	60	3-18	20	/	M33×2	48	/	/	/	50	80	85
	25	12	28	M33×2	105	68	3-18	20	/	M33×2	48	/	/	/	50	80	85
A41Y-160	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	20	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	28	M33×2	105	68	3-18	20	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	37	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	40	20	47	M52×2	165	115	6-26	28	65	M80×3	200	145	6-29	40	165	165	350
	50	25	58	M64×3	165	115	6-26	32	80	M100×3	225	170	6-33	80	165	165	380
A41Y-320	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	30	M36×2	110	75	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	35	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	41	M48×2	135	95	4-22	25	50	M64×3	165	115	6-26	32	130	135	285
	40	20	58	M64×2	165	115	6-26	32	65	M80×3	200	145	6-29	40	165	115	350
	50	25	70	M80×2	200	145	6-29	40	80	M100×3	225	170	6-33	50	165	165	380

安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。

安全閥按結構形式來分，要分為垂錘式、杠桿式、彈簧式和先導式(脈沖式)；按閥體構造來分，可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質中。對于空氣和蒸汽用安全閥，多采用不封閉式安全閥。對于安全閥產品的選用，應按實際密封壓力來確定。

對于彈簧式安全閥，在一種公稱壓力(PN)范圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質和溫度外，尚應注明閥體密封壓力，否則按*大密封壓力供貨。

安全閥的安裝

各種安全閥都應垂直安裝。

安全閥出口處應無阻力，避免產生受壓現象。

安全閥在安裝前應專門測試，并檢查其官密封性。

對使用中的安全閥應作定期檢查。

安全閥安裝應符合下列要求：

（l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。

（2）安全閥應垂直安裝在鍋商、集箱的*高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。

（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。

（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。

（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。

（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。本類閥門在管道中一般應當水平安裝。

國內安全閥主要廠家比較及連接尺寸的選擇

國內生產安全閥的廠家比較多，連接尺寸也大多不統一。主要分以下幾個大類：

（1）以JB/T2203－1999《彈簧式安全閥結構長度》為主的通用類。目前國內大多數安全閥生產廠家均按本標準設計生產。但本標準也不盡完美，規格不全，微啟式安全閥*大公稱通徑為 D NI 00，全啟式安全閥*大公稱通徑DN200，中間缺少DN65、DN125兩個規格。根據生產的安全閥規格及掌握的資料來看，目前微啟式安全閥公稱通徑*大達到DN250，全啟式安全閥公稱通徑達到DN400。

經考證，各廠家連接尺寸也不盡統一，如 DN150全啟式安全閥，規格就各不相同。為了有一個統一的標準，用戶在選用及安裝時同一規格能夠互換，建議合肥通用機械研究所對JB/T2203－1999《彈簧式安全閥結構長度》進行修訂。建議設計院及用戶按標準選用，安全閥生產廠家按標準設計制造。

（2）以API526 《鋼制法蘭連接安全泄放閥》（Flanged Steel Safety Relief Valve）為主的美標體系。國內進口化工設備等所配的安全閥連接尺寸一般按照本標準，如圖5所示。本標準公稱通通徑為DN25~ DN200（ l"~ 8"），公稱壓力為 2~ 42MPa，喉徑從D－T（9．5~146mm）。本標準比較科學規范，對壓力、材料、溫度、喉徑等統籌考慮。依照喉徑確定規格，同一喉徑可以有好幾個規格，相反同一規格可能有好幾個喉徑可以選擇。如 DN100~DN150（4"~6"）喉徑有L、M、N、P四種可以選擇。隨著國際貿易及進口設備國產化的不斷推進，該標準將在國內得到很大推廣。目前該標準還沒有轉化為國標。

（3）以在國際上影響比較大的安德森·格林伍德公司（Anderson Greenwood&Co．）為依據的活塞式導閥操作安全泄壓閥（Pilot Operated Pressure Relief Valves）系列。國內一般稱之為先導式安全閥，如圖6所示，先導式安全閥由主閥和導閥組成，導閥操作主閥的開啟和關閉。這種閥門排量大；不受背壓的影響；可以在非常接近開啟壓力下進行不泄漏操作；啟閉壓差小等優點。一般適用于天然氣管道等。目前國內還沒有先導式安全閥標準及連接尺寸標準。并且這種類型的閥門剛剛開發，還沒有廣泛推廣。據經驗及所掌握的資料來看，國內大多數廠家按照該公司的數據設計制造。建議合肥通用機械研究所盡早起草并發布先導式安全閥標準。

（4）以中國航天工業總公司第十一研究所設計研制

的安全閥自成一個體系。航天十一所研制的HT系列安全閥品種多，有HTO普通安全閥（如圖1所示）、HTB平衡波紋管式安全閥、HTR泄流閥、HTN特殊安全閥、HTGS高性能蒸汽安全閥。HTXY液體泄壓閥、HTXD先導式安全閥等，且性能良好。但是除HTXD系列先導式安全閥與安德森·格林伍德公司連接尺寸相同外，其余與美標、國標均不相同。這一點請選用時務必注意。

（5）以蘭州煉油廠設計研制開發的A型、TA型封閉全開啟彈簧式安全閥自成一個體系。該系列口徑DN25~DN150 （1"~6'），公稱壓力l．6~4.0MPa，喉徑D~R（9．5－115mm）。該體系連接尺寸與美標及國標均不相同，為蘭煉專用。

（6）為鍋爐、電站設備、減溫減壓裝置配套的沖量式安全閥系列（如圖8所示）。如哈爾濱鍋爐廠、東方鍋爐廠、武漢鍋爐廠、青島電站輔機廠等配套的專用安全閥。此類系列閥門結構及連接尺寸各廠家一般不相同，可能有部分相同。選用時一定要注意閥門喉徑及連接尺寸的區別。
