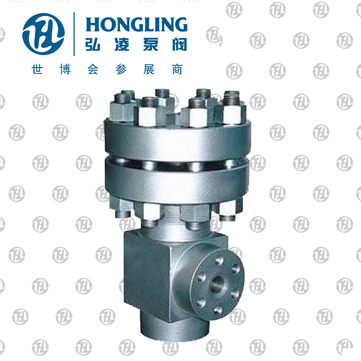

全啟式超高壓安全閥
產品型號：A42Y-1000
發布時間：2008-5-7
A42Y-1000全啟式超高壓安全閥適用于工作溫度≤200℃的水、非腐蝕性油品等介質的設備和管路上，作為超壓保護裝置。
下一個產品：帶散熱器彈簧全啟式安全閥
上一個產品：安全溢流閥
相關產品:
不銹鋼高壓安全閥
TFA48SH-64高溫高壓安全閥
帶散熱器彈簧全啟式安全閥A40Y
GA42Y-100單杠桿安全閥
內裝式安全閥TANA42F
A28H帶手柄彈簧全啟式安全閥
A46F(Y)先導式安全閥
A44Y帶扳手彈簧全啟式安全閥
A41H彈簧微啟封閉式高壓安全閥
A21H不銹鋼彈簧微啟式安全閥
彈簧微啟式螺紋安全閥
保溫夾套安全閥
脈沖式安全閥
帶扳手彈簧全啟式蒸汽安全閥
彈簧微啟式氧氣安全閥
液壓式安全閥
微啟彈簧式安全閥
真空負壓安全閥
先導式安全閥
單杠桿安全閥
雙杠桿安全閥
主安全閥
帶散熱器彈簧全啟式安全閥
高溫高壓安全閥(電站用)
全啟式超高壓安全閥
安全溢流閥
彈簧微啟式高壓安全閥(焊接式)
彈簧全啟式安全閥
帶手柄彈簧全啟式安全閥
彈簧微啟封閉式安全閥
彈簧微啟式外螺紋安全閥
波紋管平衡式安全閥
雙聯彈簧式安全閥
平行式安全回流閥
液化石油氣安全閥
彈簧全啟封閉式安全閥
帶扳手彈簧微啟式安全閥
彈簧全啟封閉式高壓安全閥
彈簧微啟封閉式高壓安全閥
空壓機安全閥
全啟式超高壓安全閥產品概述：
A42Y-1000全啟式超高壓安全閥適用于工作溫度≤200℃的水、非腐蝕性油品等介質的設備和管路上，作為超壓保護裝置。
全啟式超高壓安全閥標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
全啟式超高壓安全閥零部件材料：
| NO. | 零件名稱 | A42Y-1000材料 |
| 1 | 閥體 | 鍛35 |
| 2 | 閥瓣 | 2Cr13 |
| 3 | 導向套 | 2Cr13 |
| 4 | 閥蓋 | 35 |
| 5 | 彈簧 | 50CrVA |
| 6 | 閥桿 | 2Cr13 |
| 7 | 調整螺桿 | 45 |
| 8 | 閥帽 | ZG200-400 |
| 密封面材料 | 堆焊Co基硬質合金 |
全啟式超高壓安全閥結構示意圖：
全啟式超高壓安全閥外形尺寸和連接尺寸：
| 公稱通徑 | 尺寸 | ||||||||||
| do | D | D1 | M | B | Z-?d | DN' | M' | L | L1 | H | |
| 10 | 6 | 115 | 80 | M42×2 | 32 | 4-18 | 15 | M27×2 | 80 | 110 | 320 |
| 15 | 8 | 135 | 95 | M48×2 | 36 | 4-22 | 20 | M33×2 | 80 | 120 | 330 |
| 25 | 10 | 165 | 115 | M64×3 | 40 | 6-26 | 32 | M45×2 | 85 | 130 | 350 |
