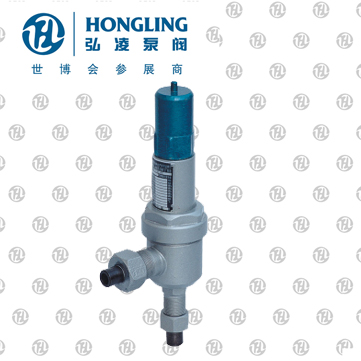

彈簧微啟式高壓安全閥(焊接式)產品概述：
A61H-160-320彈簧微啟式高壓安全閥(焊接式)適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。

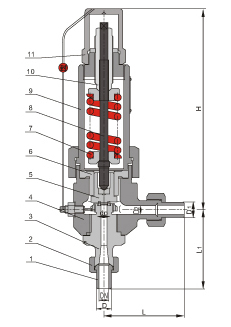

彈簧微啟式高壓安全閥結構圖：
彈簧微啟式高壓安全閥主要零部件材料：
| NO. | 零件名稱 | A61H-C A61Y-C材料 | A61Y-P材料 |
| 1 | 接頭 | 20 | 1Cr18Ni9Ti |
| 2 | 接頭螺母 | 35 | 1Cr18Ni9Ti |
| 3 | 閥座 | 2Cr13 | 1Cr18Ni9Ti |
| 4 | 閥體 | 35/35CrMoA | 1Cr18Ni9Ti |
| 5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti |
| 6 | 導向套 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 8 | 閥桿 | 2Cr13 | 2Cr13 |
| 9 | 閥蓋 | ZG230-450 | 1Cr18Ni9Ti |
| 10 | 調節螺桿 | 45 | 2Cr13 |
| 11 | 閥帽 | ZG200-400 | 1Cr18Ni9Ti |
| ? | 密封面材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507 | |
彈簧微啟式高壓安全閥外形尺寸和連接尺寸:
| 公稱壓力 | 公稱通徑 | 尺寸 | ||||||
| do | D | D1 | D2 | L | L1 | H | ||
| 16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
| 15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
| 20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
| 25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
| 32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 |
| 15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
| 20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
| 25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
