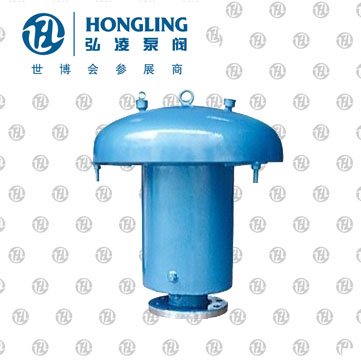

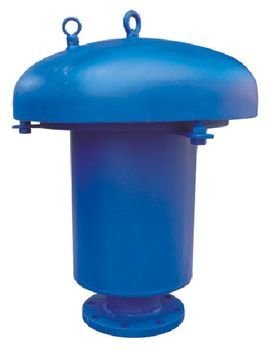

GYA液壓安全閥詳細說明：

GYA系列液壓式安全閥是（活瓣式）呼吸閥的安全備用設備，它的吸氣和呼氣的動作壓力略高于（活瓣式）呼吸閥，在呼吸閥一旦失靈或在冬季其活瓣凍結時，液壓安全閥的液封即被破壞從而保護油罐免遭破壞。液壓安全閥裝于油罐頂部與呼吸閥配合使用。

GYA液壓安全閥結構示意圖：

GYA液壓安全閥外形尺寸和連接尺寸：

液壓安全閥控制的壓力或真空值比機械呼吸閥高10%，因此在正常情況下是不會動作的。閥內用沸點高(夏天不易揮發)、蒸發慢、凝點低(冬天不至于凝固)的油品(如輕柴油、太陽油或變壓器油)作為密封液體(簡稱封液)。本類閥門在管道中一般應當水平安裝。

液壓安全閥一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。 按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥，微啟式安全閥的開啟行程高度為:≤0.05d0(*小排放喉部口徑);全啟式安全閥開啟高度為≤0.25d0(*小排放喉部口徑)。

安裝和維護注意事項

各種安全閥都應垂直安裝。

安全閥出口處應無阻力，避免產生受壓現象。

安全閥在安裝前應專門測試，并檢查其官密封性。

對使用中的安全閥應作定期檢查。

安裝符合要求

(l)額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥:額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。

(2)安全閥應垂直安裝在鍋商、集箱的*高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。

(3)杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。

(4)對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm:對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。

(5)安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。

(6)安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔 作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。
