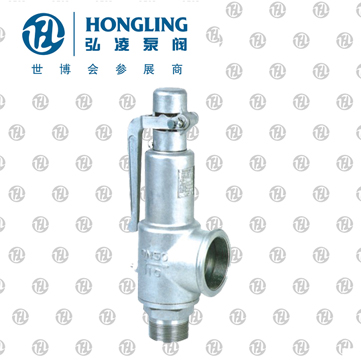

帶手柄彈簧全啟式安全閥
產品型號：A28H/W
發布時間：2008-5-7
A28H型帶手柄彈簧全啟式安全閥（碳鋼安全閥）適用于工作溫度≤200℃的空氣、蒸汽、水、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上，A28Y-P/10R8型帶手柄彈簧全啟式安全閥（不銹鋼安全閥）適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
下一個產品：彈簧全啟式安全閥
上一個產品：彈簧微啟式外螺紋安全閥
相關產品:
不銹鋼高壓安全閥
TFA48SH-64高溫高壓安全閥
帶散熱器彈簧全啟式安全閥A40Y
GA42Y-100單杠桿安全閥
內裝式安全閥TANA42F
A28H帶手柄彈簧全啟式安全閥
A46F(Y)先導式安全閥
A44Y帶扳手彈簧全啟式安全閥
A41H彈簧微啟封閉式高壓安全閥
A21H不銹鋼彈簧微啟式安全閥
彈簧微啟式螺紋安全閥
保溫夾套安全閥
脈沖式安全閥
帶扳手彈簧全啟式蒸汽安全閥
彈簧微啟式氧氣安全閥
液壓式安全閥
微啟彈簧式安全閥
真空負壓安全閥
先導式安全閥
單杠桿安全閥
雙杠桿安全閥
主安全閥
帶散熱器彈簧全啟式安全閥
高溫高壓安全閥(電站用)
全啟式超高壓安全閥
安全溢流閥
彈簧微啟式高壓安全閥(焊接式)
彈簧全啟式安全閥
帶手柄彈簧全啟式安全閥
彈簧微啟封閉式安全閥
彈簧微啟式外螺紋安全閥
波紋管平衡式安全閥
雙聯彈簧式安全閥
平行式安全回流閥
液化石油氣安全閥
彈簧全啟封閉式安全閥
帶扳手彈簧微啟式安全閥
彈簧全啟封閉式高壓安全閥
彈簧微啟封閉式高壓安全閥
空壓機安全閥
帶手柄彈簧全啟式安全閥產品詳細資料：
A28H帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上，A28Y-P/R帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
帶手柄彈簧全啟式安全閥主要零部件材料：
| NO. | 零件名稱 | A28H材料 | A28Y-P材料 | A28Y-R8材料 |
| 1 | 閥體 | HT200 | ZG1Cr18Ni9Ti | CF8M |
| 2 | 閥座 | 35 | ZG1Cr18Ni9Ti | CF8M |
| 3 | 調節圈 | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 4 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 5 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 閥桿 | 2Cr13 | 2Cr13 | 316 |
| 7 | 調整螺桿 | 45 | 2Cr13 | 316 |
| 8 | 保護罩 | ZG200-400 | ZG200-400 | CF8M |
| 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 | ||

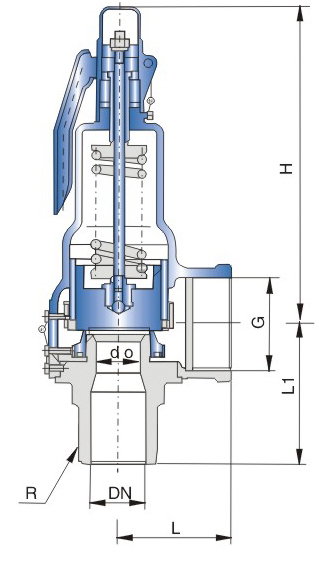

帶手柄彈簧全啟式安全閥結構尺寸圖：
帶手柄彈簧全啟式安全閥外形尺寸和連接尺寸：
| 公稱通徑 | 尺寸 | |||||
| do | Rc | G | L | L1 | H | |
| 15 | 10 | 1/2" | 3/4" | 37 | 62 | 189 |
| 20 | 12 | 3/4" | 1" | 40 | 65 | 196 |
| 25 | 15 | 1" | 11/4" | 45 | 72 | 277 |
| 32 | 20 | 11/4" | 11/2" | 55 | 85 | 312 |
| 40 | 25 | 11/2" | 2" | 67 | 100 | 322 |
| 50 | 32 | 2" | 21/2" | 76 | 112 | 348 |
| 65 | 40 | 21/2" | 3" | 110 | 135 | 370 |
| 80 | 60 | 3" | 4" | 110 | 145 | 410 |
