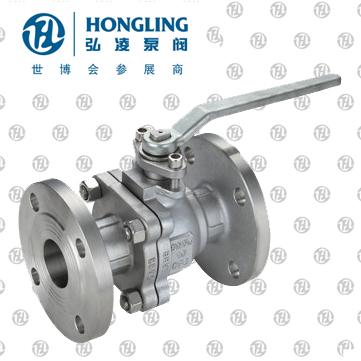

不銹鋼法蘭球閥

產品型號：Q41F

發布時間：2009-10-11

Q41FQ41F不銹鋼法蘭球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。

查看產品實物圖

下一個產品：外螺紋球閥

上一個產品：高壓焊接球閥

分享到：

相關產品:

保溫球閥氣動三通球閥蝸輪固定球閥電動對夾式球閥全鍛鋼高壓硬密封球閥精小型氣動O型切斷球閥電子式電動O型球閥氣動O型切斷球閥電動O型調節球閥氣動保溫球閥襯氟球閥外螺紋球閥不銹鋼法蘭球閥高壓焊接球閥廣式內螺紋球閥三通四密封球閥三片式承插焊球閥法蘭三通球閥廣式法蘭球閥法蘭放料球閥鍛鋼硬密封球閥三片式對焊球閥三片式法蘭球閥三片式球閥二片式球閥一片式球閥對夾式薄型球閥電動三通球閥保溫縮徑球閥超薄型對夾保溫球閥對夾式保溫球閥氣動固定球閥蝸輪浮動法蘭球閥螺紋不銹鋼三通球閥不銹鋼整體高溫球閥氣動浮動不銹鋼球閥電動硬密封V型調節球閥電動固定球閥鍛鋼固定球閥

不銹鋼法蘭球閥產品介紹：

浮動球閥用于Class150~Class1500、PN16~PN100、JIS10K~JIS20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

不銹鋼法蘭球閥產品特點：

1、在各種閥門中，球閥的流動阻力*小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

不銹鋼法蘭球閥性能參數：

型號		Q41F-16C	Q41F-16P
工作壓力（MPa）		1.6
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

不銹鋼法蘭球閥應用規范：

1、設計制造造GB12235-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/T79-94

4、閥門檢查和試驗按APID.598

不銹鋼法蘭球閥主要零件材料：

序號 No.	材料標準	材料牌號				序號 No.	材料標準	材料牌號
	材料標準	碳鋼		不銹鋼			材料標準	碳鋼		不銹鋼
	零件名稱	GB	ASTM	GB	ASTM		零件名稱	GB	ASTM	GB	ASTM
01	閥體	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	10	閥座密封圈	石墨
02	閥蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	11	閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
03	雙頭螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M	12	止推軸承	金屬夾PTEE
04	螺母	45	A194-2H	0Cr18Ni	A194-8M	13	閥桿填料	石墨
05	墊圈	金屬夾石墨				14	填料壓環	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
06	球體	2Cr13滲氮	A276-410滲氮	1Cr18Ni9Ti 1Cr18Ni12Mo2T 滲氮	F304/F316/ F304L/F316L 滲氮	15	填料壓蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
07	閥座	2Cr13滲氮	A276-410滲氮	1Cr18Ni9Ti 1Cr18Ni12Mo2T 滲氮	F304/F316/ F304L/F316L 滲氮	16	螺釘	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
08	閥座支承圈	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2T	F304/F316/ F304L/F316L	17	定位板	2Cr13	A276-410	1Cr18Ni9Ti	304
09	閥座彈簧	17-7PH	17-7PH	17-7PH	17-7PH

不銹鋼法蘭球閥PN1.6MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	80	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

不銹鋼法蘭球閥PN2.5MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

不銹鋼法蘭球閥PN4.0MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

不銹鋼法蘭球閥PN6.4MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

不銹鋼法蘭球閥PN10.0MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
