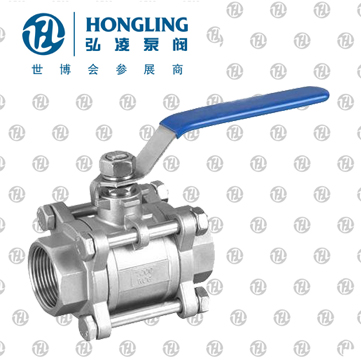

三片式球閥
產品型號：Q11F
發布時間：2008-9-11
Q11F三片式球閥產品特征公稱壓力：1.6-6.4MPa適用穩定范圍：-20～232℃～350℃適用介質：水、油、氣及某些腐蝕性液體（W。O。G）螺紋類型：G。NPT。BSPT。BSP。
相關產品:
保溫球閥
氣動三通球閥
蝸輪固定球閥
電動對夾式球閥
全鍛鋼高壓硬密封球閥
精小型氣動O型切斷球閥
電子式電動O型球閥
氣動O型切斷球閥
電動O型調節球閥
氣動保溫球閥
襯氟球閥
外螺紋球閥
不銹鋼法蘭球閥
高壓焊接球閥
廣式內螺紋球閥
三通四密封球閥
三片式承插焊球閥
法蘭三通球閥
廣式法蘭球閥
法蘭放料球閥
鍛鋼硬密封球閥
三片式對焊球閥
三片式法蘭球閥
三片式球閥
二片式球閥
一片式球閥
對夾式薄型球閥
電動三通球閥
保溫縮徑球閥
超薄型對夾保溫球閥
對夾式保溫球閥
氣動固定球閥
蝸輪浮動法蘭球閥
螺紋不銹鋼三通球閥
不銹鋼整體高溫球閥
氣動浮動不銹鋼球閥
電動硬密封V型調節球閥
電動固定球閥
鍛鋼固定球閥
三片式球閥說明：
三片式球閥主要用于截?cái)嗪徒油ń橘|(zhì),也可用于流體的調節和控制.
絲口是一種連接方式,就是螺紋的意思,分內螺紋和外螺紋.
三片式球閥適用范圍：
| 公稱壓力 | *高使用壓力 | 試驗壓力（水壓） | ||
| 1.6MPA | 120℃以下水、油、瓦斯 | 飽和蒸汽 | 閥體 | 閥座 |
| 1.76MPA | 0.6MPA | 2.4MPA | 2.0MPA | |
三片式球閥連接尺寸：
| INCH | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
| DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 39 | 44 | 56.5 | 58 | 71 | 78 | 83 | 100 | 162 | 182 | 230 |
| H | 32.05 | 34.5 | 43.5 | 47 | 55 | 60.5 | 74.5 | 80.5 | 128 | 137 | 173 |
| D | 5 | 7 | 9.2 | 12.5 | 16 | 20 | 24.5 | 32 | 65 | 80 | 100 |
| A | 70 | 70 | 90 | 90 | 110 | 110 | 140 | 140 | 247 | 247 | 295 |
