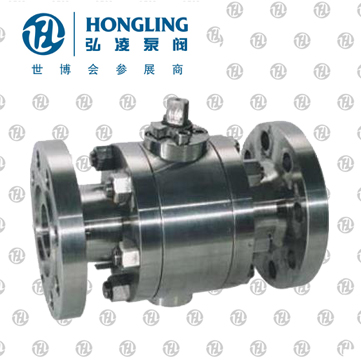

鍛鋼硬密封球閥
產品型號：Q41H
發布時間：2008-9-11
Q41H鍛鋼三片式硬密封球閥產品特點用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
相關產品:
保溫球閥
氣動三通球閥
蝸輪固定球閥
電動對夾式球閥
全鍛鋼高壓硬密封球閥
精小型氣動O型切斷球閥
電子式電動O型球閥
氣動O型切斷球閥
電動O型調節球閥
氣動保溫球閥
襯氟球閥
外螺紋球閥
不銹鋼法蘭球閥
高壓焊接球閥
廣式內螺紋球閥
三通四密封球閥
三片式承插焊球閥
法蘭三通球閥
廣式法蘭球閥
法蘭放料球閥
鍛鋼硬密封球閥
三片式對焊球閥
三片式法蘭球閥
三片式球閥
二片式球閥
一片式球閥
對夾式薄型球閥
電動三通球閥
保溫縮徑球閥
超薄型對夾保溫球閥
對夾式保溫球閥
氣動固定球閥
蝸輪浮動法蘭球閥
螺紋不銹鋼三通球閥
不銹鋼整體高溫球閥
氣動浮動不銹鋼球閥
電動硬密封V型調節球閥
電動固定球閥
鍛鋼固定球閥
Q41H鍛鋼三片式硬密封球閥產品特點：
1、采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
3、采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。
Q41H鍛鋼三片式硬密封球閥主要連接尺寸及重量：
| 公稱壓力 | 尺寸 | |||
| L | H | D | D1 | |
| 10 | 90 | 76 | 32 | 3/8" |
| 15 | 90 | 76 | 32 | 1/2" |
| 20 | 100 | 81 | 38 | 3/4" |
| 25 | 115 | 92 | 45 | 1" |
| 32 | 130 | 114 | 55 | 11/4" |
| 40 | 150 | 125 | 65 | 11/2" |
| 50 | 170 | 144 | 75 | 2" |
Q41H鍛鋼三片式硬密封球閥主要連接尺寸及重量:
| 公稱通經 | 尺寸 | |||||||||||||||
| L | d1 | L1 | D | D1 | D2 | b | Z-Фd | H | ||||||||
| mm | in | 全通經FP | 縮經FP | 全通經FP | 縮經FP | 全通經FP | 縮經FP | QA41 | QA341 | QA641 | QA941 | |||||
| 15 | 1/2" | 130 | - | 15 | - | - | - | 95 | 65 | 45 | 14 | 4-14 | 62 | - | 200 | - |
| 20 | 3/4" | 140 | - | 20 | - | - | - | 105 | 75 | 55 | 14 | 4-14 | 68 | - | 204 | - |
| 25 | 1" | 150 | - | 25 | - | - | - | 112 | 85 | 65 | 14 | 4-14 | 75 | - | 215 | 360 |
| 32 | 11/4" | 165 | - | 32 | - | - | - | 135 | 100 | 78 | 16 | 4-14 | 85 | - | 240 | 390 |
| 40 | 11/2" | 182 | - | 40 | - | - | - | 145 | 110 | 85 | 16 | 4-18 | 95 | - | 264 | 395 |
| 50 | 2" | 200 | - | 50 | - | - | - | 160 | 125 | 100 | 16 | 4-18 | 110 | - | 360 | 472 |
| 65 | 21/2" | 220 | - | 65 | - | - | - | 180 | 145 | 120 | 18 | 4-18 | 130 | - | 379 | 530 |
| 80 | 3" | 250 | 80 | - | - | 195 | 160 | 135 | 20 | 4-18 | 155 | - | 452 | 580 | ||
| 100 | 4" | 280 | 100 | - | - | 215 | 180 | 155 | 20 | 8-18 | 180 | 320 | 479 | 630 | ||
| 125 | 5" | 320 | 125 | - | - | 245 | 210 | 185 | 22 | 8-18 | 250 | 380 | 646 | 710 | ||
| 150 | 6" | 360 | 150 | - | - | 280 | 240 | 210 | 24 | 8-23 | 275 | 400 | 666 | 670 | ||
| 200 | 8" | 400 | 200 | - | - | 335 | 295 | 265 | 26 | 12-23 | 330 | 450 | 815 | 825 | ||
