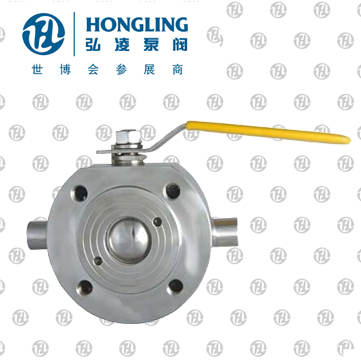

超薄型對夾保溫球閥
產品型號：BQ71F型
發布時間：2008-5-19
對夾連接保溫球閥具有結構緊湊、體積小、重理輕、密封性能好、啟閉靈活、安裝方便等特點。
下一個產品：保溫縮徑球閥
上一個產品：對夾式保溫球閥
相關產品:
保溫球閥
氣動三通球閥
蝸輪固定球閥
電動對夾式球閥
全鍛鋼高壓硬密封球閥
精小型氣動O型切斷球閥
電子式電動O型球閥
氣動O型切斷球閥
電動O型調節球閥
氣動保溫球閥
襯氟球閥
外螺紋球閥
不銹鋼法蘭球閥
高壓焊接球閥
廣式內螺紋球閥
三通四密封球閥
三片式承插焊球閥
法蘭三通球閥
廣式法蘭球閥
法蘭放料球閥
鍛鋼硬密封球閥
三片式對焊球閥
三片式法蘭球閥
三片式球閥
二片式球閥
一片式球閥
對夾式薄型球閥
電動三通球閥
保溫縮徑球閥
超薄型對夾保溫球閥
對夾式保溫球閥
氣動固定球閥
蝸輪浮動法蘭球閥
螺紋不銹鋼三通球閥
不銹鋼整體高溫球閥
氣動浮動不銹鋼球閥
電動硬密封V型調節球閥
電動固定球閥
鍛鋼固定球閥
超薄型對夾保溫球閥產品特點：
對夾連接保溫球閥具有結構緊湊、體積小、重理輕、密封性能好、啟閉靈活、安裝方便等特點。對夾連接保溫球閥主要型號保溫型：手動（BQ71F）RNB FCL（BQ671F）電動（BQ971F）
公稱通徑：DN15-100mm 1/2''~4"
公稱壓力：PN1.0~2.5Mpa CLASS:150Lb JIS:10K
雙夾式保溫球閥主要外型及連接尺寸表：
|
公稱通徑 （DN） |
產品型號 | ||||||||
| L | D | W | H | ||||||
| （mm） | （in） | 1.0Mpa | 1.6Mpa | 2.5Mpa | 150Lb | 10K | 手動 | 手動 | |
| 15 | 1/2'' | 40 | 53 | 53 | 53 | 47 | 58 | 130 | 80 |
| 20 | 3/4'' | 45 | 63 | 63 | 63 | 57 | 63 | 170 | 80 |
| 25 | 1'' | 50 | 73 | 73 | 73 | 66 | 74 | 170 | 100 |
| 32 | 11/4'' | 60 | 84 | 84 | 84 | 75 | 84 | 200 | 110 |
| 40 | 11/2'' | 70 | 94 | 94 | 94 | 85 | 89 | 250 | 120 |
| 50 | 2'' | 80 | 109 | 109 | 109 | 103 | 104 | 250 | 130 |
| 65 | 21/2'' | 110 | 129 | 129 | 129 | 122 | 124 | 350 | 140 |
| 80 | 3'' | 120 | 144 | 144 | 144 | 135 | 134 | 350 | 150 |
| 100 | 4'' | 140 | 164 | 170 | 170 | 173 | 159 | 420 | 180 |
對夾式保溫球閥型號、零件材料及主要參數：
| 公稱壓力或壓力級 | 產品型號 | ||||||||||||||||||||||
| PN1.0MPa | BQ71F-10C | BQ71F-10P | BQ71F-10P8 | BQ71F-10P3 | BQ71F-10R | BQ71F-10R8 | BQ71F-10R3 | ||||||||||||||||
| PN1.6MPa | BQ71F-16C | BA71F-16P | BQ71F-16P8 | BQ71F-16P3 | BQ71F-16R | BQ71F+16R8 | BQ71F-16R3 | ||||||||||||||||
| PN2.5MPa | BQ71F-25 | BQ71F-25P | BQ71F-25P8 | BQ71F-25P3 | BQ71F-25R | BQ71F-25R8 | BQ71F-25R3 | ||||||||||||||||
| CLASS150 | BQ71F-150(Lb)C | BQ71F-150(Lb)P | BQ71F-150(Lb)P8 | BQ71F-150(Lb)P3 | BQ71F-150(Lb)R | BQ71F-150(Lb)R8 | BQ71F-150(Lb)R3 | ||||||||||||||||
| 10K | BQ71F-10(K)C | BQ71F-10(K)P | BQ71F-10(K)P8 | BQ71F-10(K)P3 | BQ71F-10(K)R | BQ71F-10(K)R8 | BQ71F-10(K)R3 | ||||||||||||||||
| 主要零件材料 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) | |||||||||||||||
| 球體閥桿 | 2Cr13 |
1Cr18Ni9(3 04) |
0Cr19Ni11(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) | 0Cr17Ni12Mo2(316L) | ||||||||||||||||
| 密封圈 | 聚四氟乙烯 對位聚笨 | ||||||||||||||||||||||
| 填料、墊圈 | V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 | ||||||||||||||||||||||
| 適用工況 | 適用介質 | 重油、膠類等 | 硝酸腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | |||||||||||||||||
| 適用溫度 | -28~300℃ | ||||||||||||||||||||||
| 配管法蘭 | JB79-59\GB9113\SH3406 ANSI B16.5 JIS B2212 | ||||||||||||||||||||||
