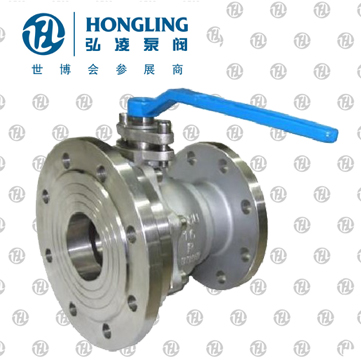

法蘭放料球閥詳細說明：
FQ41F放料球閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底 部，因此消除工藝介質通常在容器出口的殘留現象。放料球閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
法蘭放料球閥設計標準：
設計標準：GB/T 12237-1989
結構長度：Q/OLF002-03
連接端標準：GB/T 7307、GB/T 79、ISO 2852
試驗標準：JB/T 9092-1999
法蘭放料球閥說明：
放料球閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的*理想產品。
法蘭放料球閥設計規范：
遵循GB/T12237，APl 608, API 6D標準
法蘭放料球閥外形尺寸：
| 公稱通徑DN | 主要外形尺寸和連接尺寸mm | |||||||||
| D | D1 | D2 | z-φd | n-φd | L | L0 | H | b1 | b2 | |
| 25 | 235 | 85 | 125 | 4-φ14 | 4-φ14 | 120 | 220 | 115 | 15 | 22 |
| 40 | 235 | 110 | 160 | 4-φ18 | 4-φ18 | 135 | 250 | 130 | 19 | 22 |
| 50 | 230 | 125 | 190 | 4-φ18 | 8-φ14 | 160 | 250 | 125 | 14 | 20 |
| 80 | 245 | 160 | 210 | 4-φ18 | 8-φ14 | 200 | 400 | 184 | 15 | 22 |
