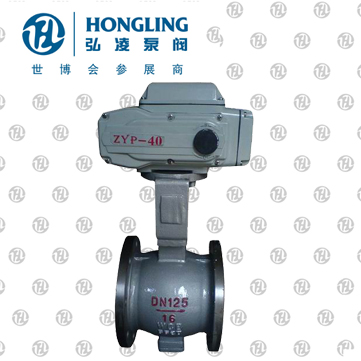

電動V型調節球閥概述：
ZDJV;ZKJV系列電動V型調節球閥的球芯帶有V形缺口，閥關閉時，V型缺口與閥座產生楔形剪切作用，可防止球芯與閥座之間因污物產生的卡死現象；且電動V型調節球閥還具有流通能力大，密封性能好，可調范圍大，能進行線性調節等優點。電動V型調節球閥不僅適宜控制一般的流體介質，而且?guī)в绕溥m宜控制紙漿、污水、含纖維和微小固體顆粒的介質，電動V型調節球閥廣泛應用于電力、石油、化工、冶金、造紙等行業。
電動V型調節球閥主要技術參數和性能：
| 型式 | 直通式鑄造球閥 | |||||||||||||
| 公稱通徑 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 閥座直徑 （mm） | 20 | 26 | 33 | 40 | 53 | 66 | 85 | 104 | 128 | 170 | 212 | 255 | 300 | 340 |
| 額定流量系數 （Kv） | 25 | 36 | 63 | 100 | 184 | 284 | 400 | 600 | 950 | 1540 | 2500 | 3900 | 6150 | 9800 |
| 公稱壓力 （MPa） | PNl6.64 | |||||||||||||
| 連接型式 | 對夾式、法蘭式按 JB/T79-94標準 | |||||||||||||
| 球芯轉角 | 90。 | |||||||||||||
| 閥體材料 | 鑄鋼、鑄不銹鋼 | |||||||||||||
| 球芯型式 | 部分球帶有 V型缺口 | |||||||||||||
| 閥座材料 | 聚四氟乙烯、不銹鋼 | |||||||||||||
| 適用溫度 | 常溫型 -40～180~C，高溫型-40～450℃ | |||||||||||||
| 流量特性 | 近似等百分比 （典型曲線圖見附錄） | |||||||||||||
| 執行機構 | DKJ-ll、Ⅲ型電動執行器，引進配套德國歐姆龍，日本工裝等高性能執行機構 | |||||||||||||
| 輸入信號 | 0～10mA。4～20mA．1～5VDC | |||||||||||||
| 基本誤差 | ≤全行程的± 2.5％． | |||||||||||||
| 回差 | ≤全行程的 2％ | |||||||||||||
| 死區 | ≤全行程的 30％ | |||||||||||||
| 泄漏量 | 軟聲封： JB／T7387-94表2中的V級 | |||||||||||||
電動V型調節球閥外形尺寸ZKJV-16型
| 公稱通徑DN | L | H1 | H2 | D1 | n-d |
| 25 | 102 | 450 | 60 | 85 | 4-14 |
| 32 | 102 | 460 | 65 | 100 | 4-18 |
| 40 | 114 | 470 | 75 | 110 | 4-18 |
| 50 | 124 | 500 | 95 | 125 | 4-18 |
| 65 | 143 | 520 | 105 | 145 | 4-18 |
| 80 | 165 | 530 | 120 | 160 | 8-18 |
| 100 | 194 | 620 | 140 | 180 | 8-18 |
| 125 | 213 | 675 | 165 | 210 | 8-18 |
| 150 | 229 | 695 | 185 | 240 | 8-23 |
| 200 | 243 | 780 | 205 | 295 | 12-23 |
| 250 | 297 | 1000 | 240 | 355 | 12-25 |
| 300 | 338 | 1050 | 290 | 410 | 12-25 |
| 350 | 380 | 1245 | 330 | 470 | 16-25 |
| 400 | 420 | 1295 | 360 | 525 | 16-30 |
電動V型調節球閥電子式內伺服ZDJV-16型
|
公稱 通徑 DN |
PS AUTOMATION CMBH | LNAR-KOSO | LNAR-KOS0 | Unic-Z | |||||
| H1 | L1 | L2 | H1 | L1 | L2 | H1 | L1 | L2 | |
| 25 | 388 | 182 | 90 | 321 | 56 | 225 | 277 | 98 | 110 |
| 32 | 406 | 182 | 90 | 339 | 56 | 225 | 295 | 98 | 110 |
| 40 | 416 | 182 | 90 | 349 | 56 | 225 | 305 | 98 | 110 |
| 50 | 475 | 182 | 90 | 408 | 56 | 225 | 364 | 98 | 110 |
| 65 | 568 | 210 | 105 | 463 | 56 | 255 | 379 | 123 | 133 |
| 80 | 593 | 210 | 105 | 473 | 56 | 255 | 389 | 123 | 133 |
| 100 | 677 | 252 | 131 | 486 | 56 | 255 | 402 | 123 | 133 |
| 125 | 701 | 252 | 131 | 560 | 68 | 270 | 426 | 123 | 133 |
| 150 | 711 | 252 | 131 | 580 | 68 | 270 | / | / | / |
| 200 | 771 | 252 | 131 | 685 | 80 | 335 | / | / | / |
| 250 | / | / | / | / | / | / | / | / | / |
| 300 | / | / | / | / | / | / | / | / | / |
| 350 | / | / | / | / | / | / | / | / | / |
| 400 | / | / | / | / | / | / | / | / | / |
ZKJV-64型
| 公稱通徑DN | L | H1 | H2 | D1 | n-d |
| 25 | 102 | 450 | 60 | 85 | 4-18 |
| 32 | 102 | 460 | 65 | 100 | 4-23 |
| 40 | 114 | 470 | 75 | 110 | 4-23 |
| 50 | 124 | 500 | 95 | 125 | 4-23 |
| 65 | 143 | 590 | 105 | 145 | 8-23 |
| 80 | 165 | 600 | 120 | 160 | 8-23 |
| 100 | 194 | 720 | 140 | 180 | 8-25 |
| 125 | 213 | 737 | 165 | 210 | 8-30 |
| 150 | 229 | 835 | 185 | 240 | 8-34 |
| 200 | 243 | 875 | 205 | 295 | 12-34 |
| 250 | 297 | 1070 | 240 | 355 | 12-41 |
| 300 | 338 | 1110 | 290 | 410 | 16-41 |
| 350 | 380 | 1145 | 330 | 470 | 16-41 |
| 400 | 420 | 1180 | 360 | 525 | 16-48 |
