升降式保溫止回閥

產品型號：BH41H

發布時間：2016-11-29 10:28:00

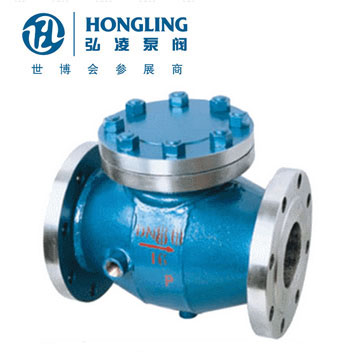

BH41H保溫止回閥

查看產品實物圖

下一個產品：BZ41H不銹鋼夾套保溫閥

上一個產品：BZ41H鑄鋼保溫閘閥

分享到：

升降式保溫止回閥產品簡介：

升降式保溫止回閥主要用于石油、化工、瀝青、冶金、制藥等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。

升降式保溫止回閥工作原理：

升降式保溫止回閥是在升降式止回閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫夾套止回閥采用整體式夾套結構設計，更能均勻地保溫、保冷，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的*高壓力為1MPa。

升降式保溫止回閥產品特點：

1、升降式保溫止回閥具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。

2、應用廣泛主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。

3、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

升降式保溫止回閥標準規范：

設計與制造	配套法蘭	試驗與檢驗
ASME B16.34 GB/T12235、GB/T12236	ANSI B16.5、JB/T97	API598 JB/T9092

升降式保溫止回閥主要連接尺寸：

GB 1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110

升降式保溫止回閥主要連接尺寸：

GB 2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	285	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	145	180	230
GB 4.0MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	180	200	230	290	310	350	400		480	600		650		750
H	120	140	150	160	175	200	225		260	315		320		300
Wt	9	12	15	20	33	41	73		104	147		180		230
GB 6.4MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	230	260	300	340	380	430	500		550	600		775		900
H	160	170	170	190	205	230	265		310	350		480		520
Wt	12	20	29	35	47	68	100		142	195		250		300

升降式保溫止回閥主要連接尺寸：

GB10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
GB 16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	290	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	180	180	230
