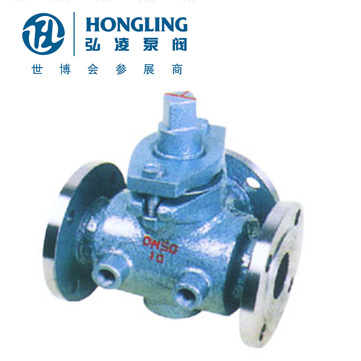

BX44W三通鑄鋼保溫旋塞閥
產品型號：BX44W
發布時間：2016-11-28 9:18:03
BX44W三通鑄鋼保溫旋塞閥
下一個產品：上下展式不銹鋼保溫放料閥
上一個產品：BZ41H不銹鋼夾套保溫閥
相關產品:
三通保溫旋塞閥產品概述：
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。
工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
三通保溫旋塞閥主要性能規范：
| 型號 |
公稱壓力 PN(MPa) |
試驗壓力PS(MPa) |
工作壓力 P(MPa) |
適用介質 |
工作溫度 （℃） |
|
| 殼體 | 密封 | |||||
| BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸類等 | ≤250 |
| BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蝕、弱腐蝕 | ≤200 |
三通保溫旋塞閥基本尺寸：
| 口徑(DN) | L | D | D1 | D2 | z-Φd |
| 20 | 150 | 105 | 75 | 55 | 4-Φ14 |
| 25 | 160 | 115 | 85 | 65 | 4-Φ14 |
| 32 | 190 | 135 | 100 | 78 | 4-Φ18 |
| 40 | 200 | 145 | 110 | 85 | 4-Φ18 |
| 50 | 220 | 160 | 125 | 100 | 4-Φ18 |
| 65 | 280 | 180 | 145 | 120 | 4-Φ18 |
| 80 | 300 | 195 | 160 | 135 | 4-Φl8 |
| 100 | 340 | 215 | 180 | 155 | 8-Φ18 |
| 125 | 350 | 245 | 210 | 185 | 8-Φ18 |
| 150 | 400 | 280 | 240 | 210 | 8-Φ18 |
| 200 | 450 | 335 | 295 | 265 | 8-Φ23 |
三通保溫旋塞閥主要零件材料：
| 零件名稱 | 閥體、塞子 | 填料 |
|
BX44W-1.0P BX44W-1.0R |
不銹鋼 | 石墨盤根 |
| BX44W-1.0C | 鑄鋼 |
