BJ45W夾套直流式保溫截止閥
產品型號：BJ45W
發布時間：2016-11-22 16:27:37

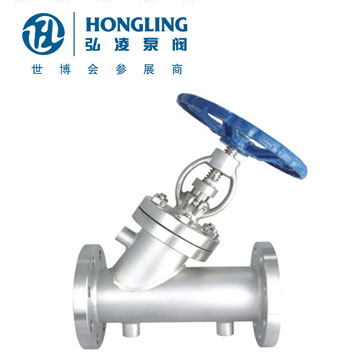

BJ45W夾套直流式保溫截止閥
下一個產品：BZ41H鑄鋼保溫閘閥
上一個產品：BJ41W不銹鋼保溫截止閥
相關產品:
BJ45W夾套直流式保溫截止閥概述
夾套保溫直流式截止閥適用于化工、化肥行業的管路上，夾套內通入蒸汽能防止介質結晶。直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。直流式保溫截止閥廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
BJ45H/W-16C/P/R、BJ45H/W-25C/P/R、BJ45H/W-40C/P/R

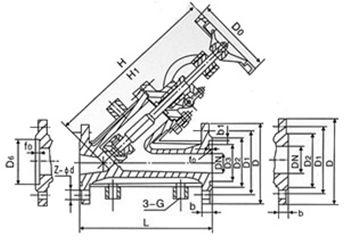

BJ45W夾套直流式保溫截止閥結構示意圖
BJ45W夾套直流式保溫截止閥主要性能規范
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 工作蒸汽壓力（MPa） | |
|---|---|---|---|---|---|---|
| 殼體 | 密封（水） | |||||
| BJ45W-16P | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸類 | ≤1.0 |
| BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-16RL | 1.6 | 2.4 | 1.8 | 醋酸類 尿素類 | ||
| BJ45W-25RL | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40R | 4.0 | 6.0 | 4.4 | |||
BJ45W夾套直流式保溫截止閥主要尺寸
| 公稱壓力 | 公稱通徑 | 尺寸（mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | D3 | b1 | fo | b | D6 | 3-G | Z-Φd | ||
|
2.5
4.0 |
15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 4-Φ14 |
| 20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-Φ14 | |
| 25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-Φ18 | |
| 32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 1/2 | 4-Φ18 | |
| 40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 1/2 | 4-Φ18 | |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 1/2 | 8-Φ18 | |
| 65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 1/2 | 8-Φ18 | |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 1/2 | 8-Φ23 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 1/2 | 8-Φ25 | |
| 125 | 490 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 204 | 1/2 | 8-Φ25 | |
| 150 | 550 | 330 | 280 | 248 | 212 | 11 | 4.5 | 32 | 204 | 1/2 | 12-Φ25 | |
