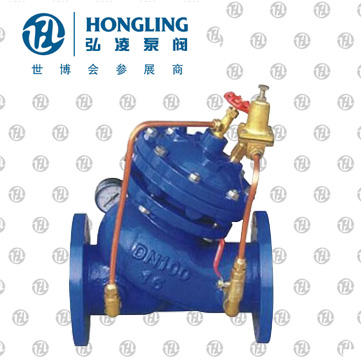

YX741X可調式減壓穩壓閥簡介 ：

該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長。 水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。 YX741X隔膜可調式減壓穩壓閥前要安裝過濾器，并應便于排污的要求。 水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。 但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥應用設計規程》為基礎，結合本人的體會來闡述上述諸方面的問題。

YX741X可調式減壓穩壓閥結構特點：

YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。 本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

YX741X可調式減壓穩壓閥工作原理：

當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。 調節導閥彈簧即可設定出口壓力。

YX741X可調式減壓穩壓閥工作特點：

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

YX741X可調式減壓穩壓閥功能與用途：

本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。

本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

YX741X可調式減壓穩壓閥主要技術參數：

YX741X可調式減壓穩壓閥主要零件材料：

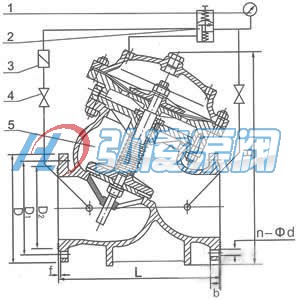

YX741X可調式減壓穩壓閥結構尺寸圖：

YX741X可調式減壓穩壓閥部件列表：

1、壓力表2、導閥3、過濾器4、流量調節閥5、主閥

YX741X可調式減壓穩壓閥連接尺寸：

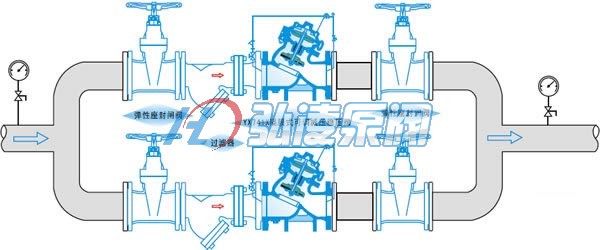

YX741X可調式減壓穩壓閥安裝示意圖：

設計要點

（ 1 ）工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

（ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

（ 3 ）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

（ 4 ）工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。

（ 5 ）管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。

（ 6 ）水利控制閥應設置在介質單向流動的管路上。

（ 7 ）水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

（ 8 ）接水力控制閥管段不 應有氣堵 、氣阻現象。在管網*高位置 等存氣段 應設置自動排氣閥。

（ 9 ）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

（ 10 ）閥門安裝前應做強度和嚴密性試驗。

（ 11 ）閥門的強度和嚴密性試驗應符合以下規定。

A、閥門的強度試驗壓力為公稱壓力的1.5倍；

B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；

C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；

D、閥門試驗持續時間按上表。
