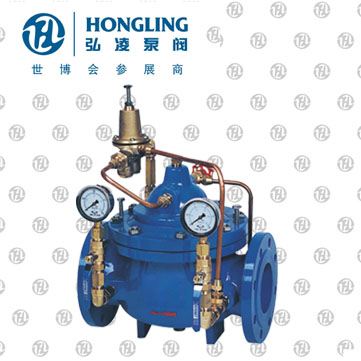

緊急關閉閥
產品型號：900X
發布時間：2009-9-9
900X緊急關閉閥用途
900X緊急關閉閥用于生活供水和消防供水并聯供水系統中，正常情況供生活用水，當火災發生時消防用水時，閥門自動關閉生活用水，確保足夠的消防用水。當消防停止用水時壓力減少，閥門自動恢復生活用水，該閥使系統無須另設專門的消防單獨供水管網，大大地節省了工程建設成本和日常的用水量。該閥控制靈敏、安全可靠、調試簡單、使用壽命長。
900X緊急關閉閥設計標準
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
900X緊急關閉閥工作原理
緊急關閉閥是水力控制閥中的一種。是由主閥、節流閥、導閥、壓力表以及接管等其他管件組成。當主閥進口壓力低于導閥設定的壓力時，導閥此時處于開通狀態，主閥上蓋腔內壓力與主閥出口壓力相等，進口與出口存在壓差，水流經閥口由出口流出。當消防泵起動，或變頻泵壓力升高，超過導閥設定壓力時，由主閥進口通向?qū)чy控制管壓力升高，作用在彈簧上的壓力增大，向下壓緊，帶動閥芯下移，使導閥關閉，此時主閥進口壓力通過節流閥不斷補充到主閥閥蓋上腔，因閥瓣受到的向下的壓力大于向上的推力，主閥關閉。請大家注意的關鍵點是，進口壓力小于設定壓力該閥一直處于開啟狀態，進口壓力大于設定壓力，該閥處于關閉狀態�，F(xiàn)在有很多設計人員誤以為只要裝了緊急關閉閥，它就會關，不用講什么條件，那就錯了。 該閥適用于生活小區中消防用于水與生活用水并聯的供水系統中。當消防用水時，閥門自動緊急關閉，切斷生活用水保證消防用水。當消防結束時，閥門自動打開，恢復生活供水比傳統的消防單獨供水更能節約成本。 緊急關閉閥前要安裝過濾器，并應便于排污的要求。
900X緊急關閉閥主要技術參數
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
900X緊急關閉閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不銹鋼 |
900X緊急關閉閥連接尺寸：
| DN | L | A | A1 | H | H1 | F | D（mm） | D1（mm） | D2（mm） | n-Φd | ||||||||
| mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |
| 20 | 180 | 292 | 136 | 342 | 247 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 |
| 25 | 180 | 292 | 136 | 342 | 247 | 116 | 115 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 65 | 4-13.5 | 4-13.5 | 4-14 |
| 32 | 180 | 292 | 136 | 342 | 247 | 116 | 140 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 76 | 4-17.5 | 4-17.5 | 4-18 |
| 40 | 240 | 330 | 155 | 395 | 278 | 170 | 150 | 150 | 150 | 110 | 110 | 112 | 88 | 88 | 84 | 4-17.5 | 4-17.5 | 4-18 |
| 50 | 240 | 330 | 155 | 395 | 278 | 170 | 165 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 99 | 4-17.5 | 4-17.5 | 4-18 |
| 65 | 250 | 350 | 165 | 405 | 298 | 180 | 185 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 118 | 4-17.5 | 4-17.5 | 8-18 |
| 80 | 285 | 365 | 175 | 430 | 313 | 210 | 200 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 132 | 8-17.5 | 8-17.5 | 8-18 |
| 100 | 360 | 410 | 195 | 510 | 350 | 275 | 220 | 220 | 235 | 180 | 180 | 190 | 158 | 158 | 156 | 8-17.5 | 8-17.5 | 8-22 |
| 125 | 400 | 455 | 220 | 560 | 365 | 310 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-17.5 | 8-17.5 | 8-26 |
| 150 | 455 | 475 | 230 | 585 | 420 | 355 | 285 | 285 | 300 | 240 | 240 | 250 | 212 | 212 | 211 | 8-22 | 8-22 | 8-26 |
| 200 | 585 | 530 | 255 | 675 | 450 | 460 | 340 | 340 | 360 | 295 | 295 | 310 | 268 | 268 | 274 | 8-22 | 12-22 | 12-26 |
| 250 | 650 | 623 | 300 | 730 | 470 | 500 | 395 | 405 | 425 | 350 | 355 | 370 | 320 | 320 | 330 | 12-22 | 12-26 | 12-30 |
| 300 | 800 | 700 | 340 | 760 | 490 | 580 | 445 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 389 | 12-22 | 12-26 | 16-30 |
| 350 | 860 | 840 | 415 | 840 | 526 | 640 | 505 | 520 | 555 | 460 | 470 | 490 | 430 | 430 | 448 | 16-22 | 16-26 | 16-33 |
| 400 | 960 | 880 | 430 | 910 | 570 | 715 | 565 | 580 | 620 | 515 | 525 | 550 | 482 | 482 | 503 | 16-26 | 16-30 | 16-36 |
| 450 | 1075 | 930 | 460 | 1030 | 610 | 780 | 615 | 640 | 670 | 565 | 585 | 600 | 532 | 550 | 548 | 20-26 | 20-30 | 20-36 |
| 500 | 1075 | 980 | 490 | 1135 | 665 | 830 | 670 | 715 | 730 | 620 | 650 | 660 | 585 | 585 | 609 | 20-26 | 20-33 | 20-36 |
| 600 | 1230 | 1060 | 530 | 1270 | 725 | 920 | 780 | 840 | 845 | 725 | 770 | 770 | 685 | 685 | 720 | 20-30 | 20-36 | 20-39 |
| 700 | 1650 | 1130 | 560 | 1460 | 865 | 980 | 895 | 910 | 960 | 840 | 840 | 875 | 800 | 800 | 820 | 24-30 | 24-36 | 24-42 |
| 800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 905 | 905 | 928 | 24-33 | 24-39 | 24-48 |
注意事項
第一個問題是單個水箱的補水問題，例：某一住宅區泵房間位于地下，樓高三幢十二層和二幢八層，層高2.8米，生活泵消防泵均是DN80，生活泵揚程53米，消防泵揚程60米、流量10L/S，供水分五路，DN80管進入屋頂水箱。由DN80的水泵同時供五路DN80的水管，因此水壓不高，只能勉強進入水箱。緊急關閉閥把壓力設定在0.5MPa，同時供五路水，壓力不會超過0.5MPa，只能對水箱補水。但是，如果有四個水箱已滿，水箱上的液面控制閥關閉，只剩下一個水箱水不滿仍需補水，此時壓力就會升高，超過0.5MPa，緊急關閉閥就會關閉，剩下的一個水箱就不能補水了。為了讓每一個水箱都能順利補水，就需要把壓力穩定在0.45MPa，使之小于0.5MPa，才不會造成關閉。這就需要在生活泵上加一臺泄壓閥�，F(xiàn)在大多數單位，生活泵上不設泄壓閥。有的單位使用了電接點壓力表，當水壓升高超過0.5MPa時自動跳閘，水泵停止運轉，這樣仍然解決不了單個水箱的補水問題。
第二個問題是當消防泵起動時，所有的緊急關閉閥處于開啟狀態。DN80水泵分五路DN80水管，此時如果水箱里水不滿，水壓就上不去，不可能超過0.5MPa，直到水池灌滿，液面控制閥關閉，壓力才能升高。這里設計者就應考慮增大水泵容量，或者減小水管口徑，兩者至少應相差二檔，如水泵改為DN100，五路水管改為DN65，此時的壓力才能超過0.5MPa，起到關閉作用，才能把消防水往大樓里送。再舉例，在上海控江路上有一住宅小區DN100消防泵，六路水管DN80，仍然不能關閉，所以水泵和多路供水管應相差二檔為宜。
第三個問題是，水泵房的排水系統，泄壓閥排出的水應排入消防水池或下水道，不應排在狹小的明溝里。還是舉上面的講述的例子，在調試時五路水管，一路一路逐步關閉，結果水泵里的水抽出來全部由泄壓閥泄放在地下室，排水泵遠小于消防泵，地下泵房結果被淹。*好的方案是生活泵和消防都采用變頻泵，調試時水壓恒定不受流量的影響�；蛘哂枚勘眉有箟洪y也可以，但泄壓閥必需用水管聯到水池或下水道，下水道口徑比進水管大一至二檔。緊急關閉閥閥后直通用戶的方案比較好。在消防管網和生活管網間宜增加一個防污隔斷閥，以防消防水回流污染生活用水。
第四個問題，安裝位置的選擇。到目前為止，多數用戶把緊急關閉閥安裝位置放在喑井內。有一家用戶把緊急關閉閥設置在樓梯下，放在樓梯下比較合理，便于調試和維修。如放在喑井內應留有足夠的維修空間，有的喑井面積只有40×60cm2，而且有1米多深，空間太小維修人員根本無法調試。并且閥的兩端沒有伸縮節或軟接頭，如果需拆下維修就無法再裝上去。建議喑井面積60×80cm2，深度不宜過深，以井蓋加蓋后不碰閥門為宜。另外，需加軟接頭或閥門有一頭接彎頭。
第五個問題，管路在啟用前應沖洗干凈。在調試過程中發現緊急關閉閥不能關閉，排除了壓力的因素外，懷疑有小石子在閥體內存留，經檢查12臺閥門多數有小石子存留，其中有兩臺把閥體的下腔塞滿了。所以在安裝緊急關閉閥前應清洗管道，才能保證所有的閥門正常工作。
