HS41XA帶過濾防污隔斷閥概述：
HS41XA帶過濾防污隔斷閥由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。 HS41XA帶過濾防污隔斷閥產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。
HS41XA帶過濾防污隔斷閥主要技術參數：
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
|
1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
HS41XA帶過濾防污隔斷閥主要零件材質如下：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、碳鋼、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼、丁腈橡膠 |
|
閥桿 |
鋁青銅、鉻不銹鋼 |
|
膜片 |
丁腈橡膠 |
|
膜片壓板 |
碳鋼、不銹鋼 |
|
彈簧 |
不銹鋼 |

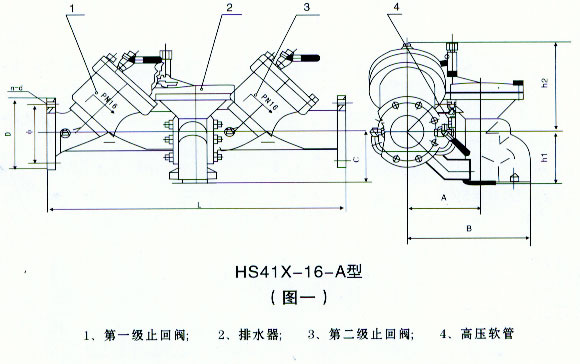

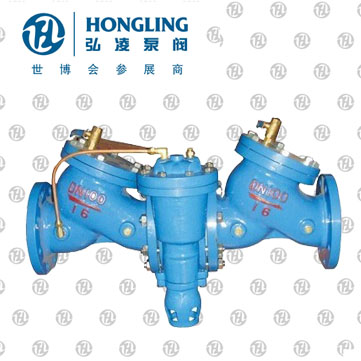

HS41XA帶過濾防污隔斷閥產品結構：
HS41X-A型安全型帶過濾防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。
HS41X-16普通型帶過濾防污隔斷閥為多重止回密封串聯組成。（如下圖所示）：
HS41XA帶過濾防污隔斷閥主要外形及安裝尺寸
|
型號 |
DN |
16-AL |
16-L |
D |
φ |
n-d |
h2 |
|
HS41X-16A
HS41X-16 |
50 |
455 |
410 |
165 |
125 |
4-φ18 |
190 |
|
65 |
480 |
430 |
185 |
145 |
4-φ18 |
200 |
|
|
80 |
570 |
500 |
200 |
160 |
8-φ18 |
225 |
|
|
100 |
710 |
640 |
220 |
180 |
8-φ18 |
248 |
|
|
125 |
800 |
730 |
250 |
210 |
8-φ18 |
276 |
|
|
150 |
910 |
830 |
285 |
240 |
8-φ23 |
308 |
|
|
200 |
1090 |
1000 |
340 |
295 |
12-φ23 |
356 |
|
|
250 |
1315 |
1200 |
405 |
355 |
12-φ25 |
410 |
|
|
300 |
1475 |
1360 |
460 |
410 |
12-φ25 |
485 |
|
|
350 |
1690 |
1560 |
520 |
470 |
16-φ25 |
528 |
|
|
400 |
1860 |
1720 |
580 |
525 |
16-φ30 |
595 |
帶過濾防污隔斷閥安裝要求及示意圖：

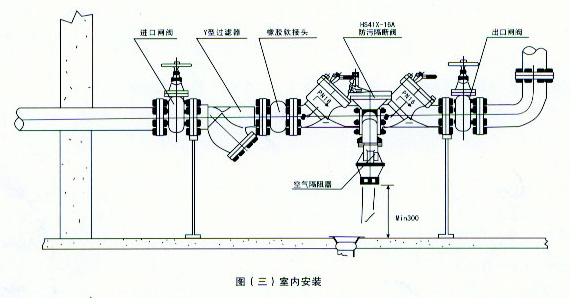

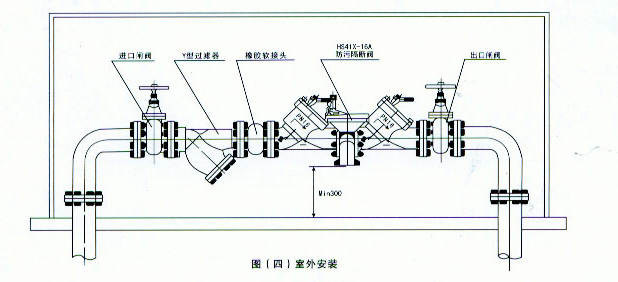

①帶過濾防污隔斷閥必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。②安裝地域應設排水設施。③閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。其示意圖如下：（圖三 圖四）
帶過濾防污隔斷閥安裝部位：
①自來水管網接入用戶的接戶管水表后面
②生活用水管道上接出非生活用水和排污管，安裝于接出管起端。
③生活飲用水水箱的進水管上（水箱底部進水時）。
④生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
