氣動不銹鋼調節閥概述：

ZTRS(ZRS-10K)氣動衛生型調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。

氣動衛生型調節閥特性和優點：

角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。

氣動衛生型調節閥技術參數：

閥體型式 ：角型鑄造球體式（標準型） 三通、直通、多通等（變型產品）

公稱通徑：Dn15、25、40、50、65、80、100mm

公稱壓力：PN1.0MPa

連接型式 ：卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）

材 料 ：不銹鋼304SS、316SS、316LSS

填 料： 三元乙丙橡膠,聚四氟乙烯

氣動衛生型調節閥閥內組件：

閥芯型式：單座柱塞型閥芯

流量特性：等百分比（E%）；直線（L）

材 料：不銹鋼304SS、316SS、316LSS

執行機構型式：多彈簧式膜片執行機構

膜片材料：乙丙橡膠夾尼龍

彈簧范圍：1.5～3kg/cm2（0.15～0.3MPa）

氣源接口：M16×1.5

環境溫度：-30～+70℃

閥體型式：氣開式或氣關式

附件：閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。

氣動衛生型調節閥性能：

泄漏量：小于額定Kv的0.01%

回差：帶定位器：小于全行程的1%；不帶定位器：小于全行程的3%

基本誤差：帶定位器：小于全行程的±1%；不帶定位器：小于全行程的±5%

可調范圍：50：1

氣動衛生型調節閥Kv值和許用壓差：

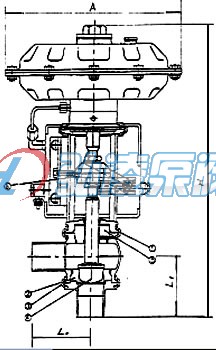

氣動衛生型調節閥結構尺寸圖：

氣動衛生型調節閥外形尺寸：
