精小型氣動薄膜單座調節閥

產品型號：ZJHP

發布時間：2008-5-7

精小型單座氣動調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

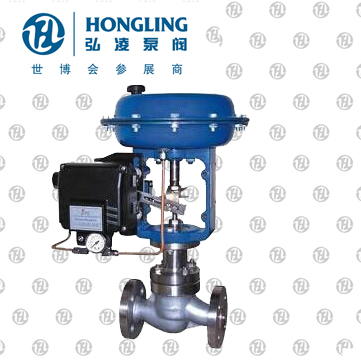

查看產品實物圖

下一個產品：氣動薄膜單座調節閥

上一個產品：氣動薄膜三通調節閥

分享到：

相關產品:

氣動薄膜雙座調節閥氣動三通調節閥（高溫散熱型）電子式電動雙座調節閥氣動薄膜低溫調節閥電動角形高壓調節閥自力式電控溫度調節閥電動調節隔膜閥衛生型氣動不銹鋼調節閥氣動套筒調節閥自力式壓力調節閥自力式微壓調節閥電子式電動單座調節閥防爆電動調節閥氣動薄膜隔膜調節閥自力式溫度調節閥氣動薄膜單座調節閥精小型氣動薄膜單座調節閥氣動薄膜三通調節閥電子式電動雙座調節閥電動調節閥電子式電動三通調節閥電子式電動套筒調節閥氣動薄膜隔膜調節閥

精小型單座氣動調節閥概述：

精小型單座氣動調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。精小型單座氣動調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。精小型氣動單座調節閥操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛用戶中取得高質量的控制效果。

精小型單座氣動調節閥主要技術參數和性能指標：

1、精小型單座氣動調節閥調節機構主要技術參數

閥座直徑mm			20				25	40		50	65	80	100	150		200
公稱通徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公稱壓力MPa			0.6 1.6 4.0 6.4
行　程mm			16					25			40			60
流量特性			直線、等百分比
介質溫度℃			-20～200（常溫型）、-40～+250、-40～250（中溫型）
法蘭尺寸			法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
法蘭型式			鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
閥體材質	PN （MPa）	0.6,1.6	HT200
		4.0,6.0	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型）
可調比			50:1

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

2、精小型單座氣動調節閥執行機構主要技術參數

型　號	ZHA（B）-22	ZHA（B）-23	ZHA（B）-34	ZHA（B）-45
有效面積cm 2	350	350	560	900
行　程mm	16	25	40	60
彈簧范圍KPa	20～100（標準）；40～200；80～240；20～60；60～100

3、精小型單座氣動調節閥性能指標

項目		指標值	項目				指標值
基本誤差％	不帶定位器	±5.0	始終點偏差％	氣關	不帶定位器	始點	±5.0
						終點	±2.5
	帶定位器	±1.0			帶定位器	始點	±1.0
						終點	±1.0
回差％	不帶定位器	3.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
	帶定位器	1.0			帶定位器	始點	±1.0
						終點	±1.0
死區％	不帶定位器	3.0
	帶定位器	0.4	允許泄漏量L/h				1×10 -4 × 閥額定容量
額定行程偏差％		±2.5

4、ZJHP精小型單座氣動調節閥允許壓差

開關方式	執行機構型號	彈簧范圍 KPa	氣源壓力 KPa	需要附件	公稱通徑（閥座直徑）mm
					20				25	40		50	65	80	100	150		200
					（10）	（12）	（15）	（20）	25	（32）	（40）	50	65	80	100	（125）	（150）	200
氣關	ZHA-22	20～100 20～100 40～200	140 250 400	P R P或R	6.4 6.4 6.4	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA-23	20～100 20～100 40～200	140 250 400	P R P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA-34	20～100 20～100 40～200	140 250 400	P R P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA-45	20～100 20～100 40～200	140 250 400	P R P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
氣開	ZHA-22	20～100 40～200 80～240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHA-23	20～100 40～200 80～240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHA-34	20～100 40～200 80～240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHA-45	20～100 40～200 80～240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20

注：1、P－閥門定位器；R－壓力繼動器。2、允許壓差為閥關閉P 2 =0狀態，△P的*大值。3、*大壓差超過1.0MPa,閥塞、閥座表面堆焊硬質合金或改用其它材料。

精小型單座氣動調節閥可配附件

定位器、手輪機構、空氣過濾減壓器等。

ZJHP精小型單座氣動調節閥主要零件材料：

零件名稱	材料	溫度范圍	備注
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9	-250～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

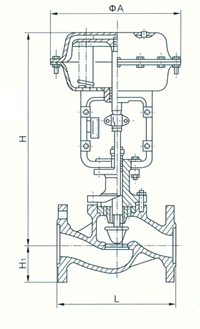

精小型單座氣動調節閥結構尺寸圖：

ZJHP精小型單座氣動調節閥外形尺寸：

DN	L			H		H1				重量（Kg）		φA
DN	PN6	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52	52	65	19	23	285
25	185	197	210	410	560	50	57	57	70	20	24	285
40	222	235	251	455	620	65	75	75	85	26	35	285
50	254	567	586	457	627	70	82	82	90	30	40	285
65	276	292	311	610	790	80	92	92	100	47	66	360
80	298	317	337	622	807	95	100	100	107	55	78	360
100	352	368	394	640	850	105	110	117	125	65	99	360
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	600	650	890	1150	160	170	187	207	175	250	470
250	730	730	100%	1203	1523	187	202	225	235	350	470	580
300	850	850	900	1234	1554	220	230	257	265	500	660	580
