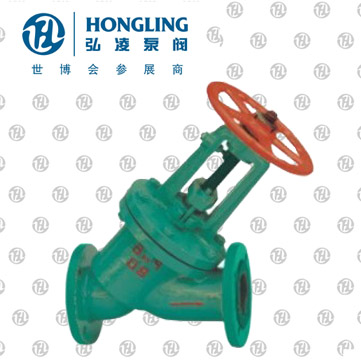

直流式襯膠截止閥
產品型號：J45J
發布時間：2009-4-23
直流式襯膠截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
相關產品:
J45J直流式襯膠截止閥產品詳情：
截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
J45J直流式襯膠截止閥基本結構：
閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
J45J直流式襯膠截止閥設計規范：
遵循GB/T 12233，GB/T12235，ANSI B 16.34標準。
直流式襯膠截止閥驅動方式：
手動直流式襯膠截止閥、蝸輪轉動直流式襯膠截止閥、氣動(常開或常閉)直流式襯膠截止閥、電動直流式襯膠截止閥
直流式襯膠截止閥主要零部件材料表：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球體/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 10 | 手柄 | WCB | WCB | WCB | |||

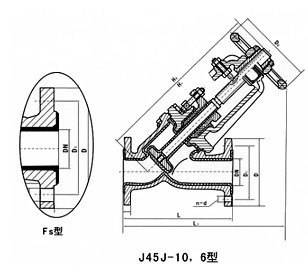

直流式襯膠截止閥結構示意圖：
直流式襯膠截止閥主要外形和連接尺寸：
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
| PN1.6MPa | ||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 |
310 |
195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| PN2.5MPa | ||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 16 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 22 | 8-φ18 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 350 | 230 | 190 | 160 | 3 | 24 | 8-φ23 |
| 125 | 5 | 400 | 270 | 220 | 188 | 3 | 28 | 8-φ25 |
| 150 | 6 | 480 | 300 | 250 | 218 | 3 | 30 | 8-φ25 |
