保溫截止閥

產品型號：BJ41W

發布時間：2008-5-19

BJ41H保溫截止閥采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失，保證介質的溫度。

查看產品實物圖

下一個產品：電動截止閥

上一個產品：保溫夾套直流式截止閥

分享到：

相關產品:

低溫截止閥水封截止閥法蘭式截止閥襯氟截止閥直流式襯膠截止閥襯氟角式截止閥襯膠截止閥襯氟直流截止閥波紋管截止閥電動截止閥保溫截止閥保溫夾套直流式截止閥焊接型角式截止閥鑄鐵內螺紋截止閥高壓角式截止閥不銹鋼截止閥氧氣專用截止閥不銹鋼內螺紋截止閥

保溫截止閥產品介紹：

BJ41H保溫截止閥采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失，保證介質的溫度。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中。

保溫截止閥工作原理：

BJ41H保溫截止閥采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失，保證介質的溫度。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質。

保溫截止閥產品特點：

1、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

2、采用整體式夾套結構設計，更能均勻地保溫、保冷。

3、保溫入口有法蘭、螺紋兩種形式供用戶選擇，也可定制入口連接方式及規格大小。

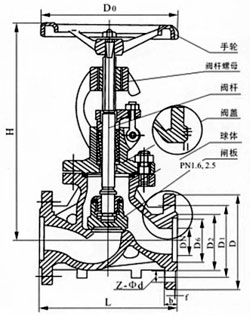

保溫截止閥結構示意圖：

保溫截止閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用溫度（℃）	適用介質	保溫套壓力（MPa）
型號	公稱壓力 PN（MPa）	殼體	密封	適用溫度（℃）	適用介質	保溫套壓力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸類	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸類	≤1.0

保溫截止閥主要外形尺寸和連接尺寸（PN1.6MPa）：

型號	公稱通徑 DN(㎜)	尺寸(㎜)
型號	公稱通徑 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-16PRC	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

保溫截止閥主要外形尺寸和連接尺寸（PN2.5MPa）：

型號	公稱通徑 DN(㎜)	尺寸(㎜)
型號	公稱通徑 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

保溫截止閥主要外形尺寸和連接尺寸（PN4.0MPa）：

型號	公稱通徑 DN(㎜)	尺寸(㎜)
型號	公稱通徑 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800

保溫截止閥主要外形尺寸和連接尺寸（PN6.4MPa）：

BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910
