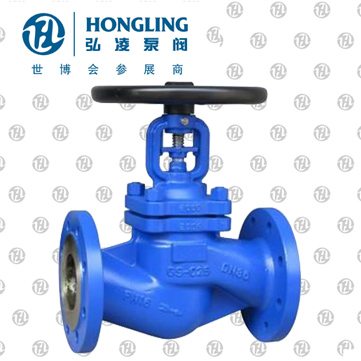

波紋管截止閥概述：
波紋管截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質。波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。*適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
波紋管截止閥產品特點：
1、波紋管截止閥產品結構合理、密封可靠
2、波紋管截止閥密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、波紋管截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、波紋管截止閥零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、波紋管截止閥閥芯可根據需要做承切斷型和調節型
波紋管截止閥執行標準：
結構形式：BB-BG-0S&Y
設計標準：GB12235
結構長度：GB12221
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：JB/T9092、GB/T13927
波紋管截止閥性能參數：
| 型號 | WJ41H-16C | WJ41H-25C | WJ41W-16P | WJ41W-25P | |
| 工作壓力（MPa） | 1.6 | 2.5 | 1.6 | 2.5 | |
| 適用溫度（℃） | ≤425 | ≤150（保溫夾套） | |||
| 適用介質 | 無腐蝕性介質 | 腐蝕性介質 | |||
| 材料 | 閥體、閥蓋、閘板 | 碳素鋼 | 鉻鎳鈦不銹鋼 | ||
| 閥桿 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 | |||
| 密封面 | 鉻不銹鋼或碳鋼堆焊硬質合金 | 鉻鎳鈦不銹鋼 | |||
| 填料 | 柔性石墨或夾不銹鋼絲柔性石墨 | 柔性石墨或夾不銹鋼絲柔性石墨 | |||
| 波紋管 | 奧氏體不銹鋼 | 奧氏體不銹鋼 | |||
主要零部件材質
| 序號NO. | 名稱part name | 材質material |
| 1 | 閥體body | GS-C25、CF8、CF3 |
| 2 | 閥瓣disc | 2CR13、F304、F316 |
| 3 | 軸銷hinge pin | F304、F316 |
| 4 | 波紋管組件bellows combination | F304、F316L |
| 5 | 閥蓋bonnet | GS-C25、CF8、CF3 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 壓套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 閥桿螺母stem nut | 銅合金ZQA19-4 |
| 10 | 手輪hand wheel | 碳鋼carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黃銅brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 雙頭螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 墊片gasket | 柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE |
| 16 | 閥桿stem | 2Cr13、F304、F316 |
波紋管截止閥外形尺寸各連接尺寸
| PN | DN | L | D | D1 | D2 | B | f | H | N-ф | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 257 | 4-18 | 20 | |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 340 | 4-18 | 25 | |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 360 | 4-18 | 32 | |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 390 | 8-22 | 40 | |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 530 | 12-22 | 50 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 180 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 4-18 | 20 | |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 | |
| 200 | 600 | 360 | 310 | 278 | 30 | 3 | 530 | 12-26 | 50 | |
| 4.0 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 185 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 8-18 | 20 | |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 |
