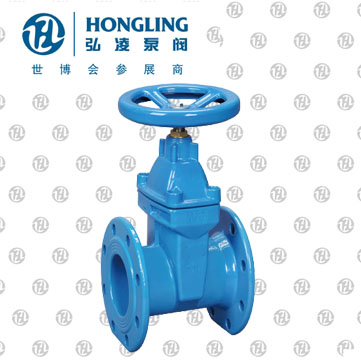

暗桿彈性座封閘閥
產品型號：RVCX(Z45X)
發布時間：2008-4-29
暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。
相關產品:
Z45X/RVHX暗桿彈性座封閘閥產品概述:
暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
Z45X/RVHX暗桿彈性座封閘閥主要技術參數:
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
Z45X/RVHX暗桿彈性座封閘閥主要零部件材料:
| 名 稱 | 材 料 |
| 閥 體 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閘 板 | 球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠 |
| 內 六 角 螺 栓 | 碳 化 處 理 |
| 密 封 圈 | 丁 腈 橡 膠 |
| 閥 蓋 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閥 桿 | 不 銹 鋼 |
| "O" 形 密 封 圈 | 丁 腈 橡 膠 |
| 止 推 軸 承 | 錫 青 銅 |
| 螺 栓 | 不 銹 鋼 |
| 壓 蓋 | 球 墨 鑄 鐵、鑄 鋼 |
| 防 塵 罩 | 丁 腈 橡 膠 |
| 手 輪 （傳 動 帽） | 鑄 鐵 |

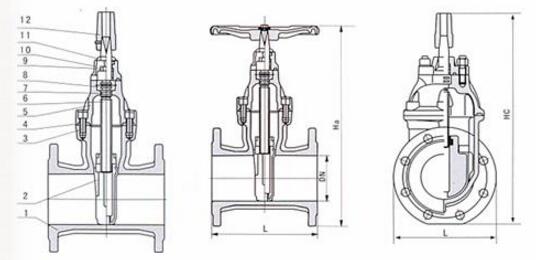

Z45X/RVHX暗桿彈性座封閘閥主要外形連接尺寸:
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| H1 | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
