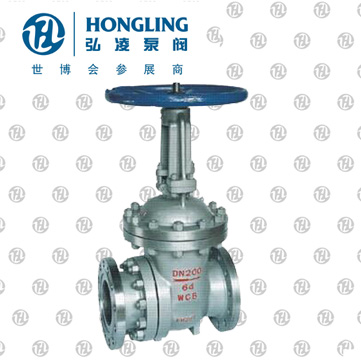

排渣閘閥
產品型號：PZ41H
發布時間：2008-4-29
排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物
相關產品:
排渣閘閥產品用途：
排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物
排渣閘閥產品結構特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松
排渣閘閥引用標準：
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
排渣閘閥零件材料：
| 閥體 | 閥 蓋 | 支 架 | 閘 板 | 閥 桿 | 閥 座 | 密封圈 | 填 料 | 閥桿螺母 |
| WCB | WCB | WCB | WCB+耐磨合金 | 2Cr13 | WCB+耐磨合金 | 增強柔性石墨 | 增強柔性石墨 | ZCuA110Fe3 |
排渣閘閥適用范圍：
| 工作溫度 | ≤100℃ |
| 閥體材料 | 碳鋼WCB |
| 適用介質 | 灰渣水混合物，渣水比≥1:15，*大類徑≤50mm |
排渣閘閥主要尺寸:
| 型號 |
公稱通徑 DN/mm |
主要尺寸/mm | ||||||
| L | D | D1 | D2 | b | Z-ød | H | ||
|
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C |
50 | 250 | 165 | 125 | 102 | 20 | 4-ø18 | 335 |
| 80 | 280 | 200 | 150 | 133 | 22 | 8-ø18 | 510 | |
| 100 | 300 | 220 | 180 | 150 | 24 | 8-ø18 | 685 | |
| 150 | 350 | 285 | 240 | 212 | 28 | 8-ø22 | 790 | |
| 200 | 400 | 340 | 295 | 268 | 30 | 12-ø22 | 885 | |
| 250 | 450 | 405 | 355 | 320 | 32 | 12-ø26 | 1015 | |
| 300 | 500 | 460 | 41O | 370 | 34 | 12-ø26 | 1190 | |
| 350 | 550 | 520 | 470 | 430 | 38 | 16-ø26 | 1350 | |
| 400 | 600 | 580 | 525 | 482 | 40 | 16-ø30 | 1460 | |
| 500 | 700 | 715 | 650 | 585 | 46 | 20-ø33 | 1820 | |
|
PZ41H-25 PZ941H-25 NPZ41H-25 |
50 | 250 | 165 | 125 | 102 | 20 | 4-ø18 | 335 |
| 80 | 280 | 200 | 150 | 133 | 22 | 8-ø18 | 510 | |
| 100 | 300 | 235 | 190 | 158 | 24 | 8-ø22 | 685 | |
| 150 | 350 | 300 | 250 | 212 | 30 | 8-ø26 | 190 | |
| 200 | 400 | 360 | 31O | 278 | 34 | 12-ø26 | 885 | |
| 250 | 450 | 425 | 370 | 335 | 36 | 12-ø30 | 1015 | |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-ø30 | 1190 | |
| 350 | 550 | 555 | 490 | 450 | 44 | 16-ø33 | 1350 | |
| 400 | 600 | 620 | 550 | 505 | 48 | 16-ø36 | 1460 | |
| 450 | 650 | 670 | 600 | 555 | 50 | 20-ø36 | 1620 | |
| 500 | 700 | 730 | 660 | 615 | 52 | 20-ø36 | 1820 | |
|
PL41H-25 PL941H-25 |
150 | 400 | 300 | 250 | 212 | 30 | 8-ø26 | 91O |
| 200 | 500 | 360 | 31O | 278 | 34 | 12-ø26 | 1100 | |
| 250 | 550 | 425 | 370 | 335 | 36 | 12-ø30 | 1430 | |
| 300 | 650 | 485 | 430 | 390 | 40 | 16-ø30 | 1558 | |
| 350 | 700 | 555 | 490 | 450 | 44 | 16-ø33 | 1678 | |
| 400 | 750 | 620 | 550 | 505 | 48 | 16-ø36 | 1830 | |
| 450 | 850 | 670 | 600 | 555 | 50 | 20-ø36 | 1990 | |
| 500 | 900 | 730 | 660 | 615 | 52 | 20-ø36 | 2160 | |
