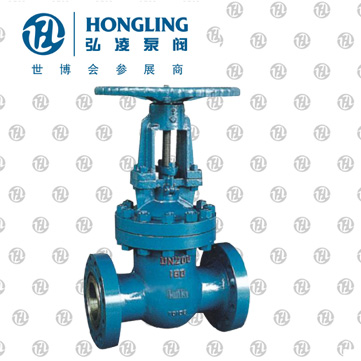

高壓法蘭閘閥特點：
采用楔式彈性閘板結構，中﹑大口徑設置滾動軸承，啟閉輕松。中法蘭采用不銹鋼纏繞墊片，閥桿密封采用柔性石墨填料，密封可靠。結構設計緊湊合理，造型美觀。
高壓法蘭閘閥用途：
鋼制閘閥適用于Class150～600 ﹑PN1.0～1.0MPa ﹑JIS10K～20K;工作溫度-29～425℃（碳閥）﹑ -40～500℃（不銹鋼）的各種管路上，用于截斷或接通管路中的介質。選用不同的材料，明桿法蘭閘閥可分別適用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑強氧化性介質及尿素等多種介質。
高壓法蘭閘閥主要性能規范：
| 型號 | Z41H-16C | Z41H-25C | Z41H-40C | Z41H-64C | Z41H-100C | Z41Y-16I | Z41Y-25I | |
| 公稱壓力PN（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 1.6 | 2.5 | |
|
試驗壓力 PN（MPa） |
強度 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 2.4 | 3.8 |
| 密封 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 | 1.8 | 2.8 | |
| 適用溫度（℃） | ≤425 | ≤550 | ||||||
| 適用介質 | 水 蒸汽 油品 | |||||||
高壓法蘭閘閥主要零件材料：
| 型號 | 閥體 閥蓋 | 閥板 閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
|
Z41H-16C Z41H-25C Z41H-40C Z41H-64C Z41H-100C |
WCB | 2Cr13 | 2Cr13 | 鋁鐵青銅 | 柔性石墨 | 球墨鑄鐵 |
|
Z41Y-16I Z41Y-25I |
鉻鉬合金鋼 | 硬質合金 |
高壓法蘭閘閥結構圖：
高壓法蘭閘閥主要外形尺寸及重量：
| 4.0 | 50 | 250 | 160 | 125 | 100 | 20 | 4-ø18 | 88 | 3 | 4 | 370 | 438 | 280 | 31 |
| 65 | 280 | 180 | 145 | 120 | 22 | 8-ø18 | 110 | 3 | 4 | 393 | 473 | 280 | 39 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-ø18 | 121 | 3 | 4 | 455 | 550 | 320 | 47 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-ø23 | 150 | 3 | 4.5 | 551 | 670 | 360 | 73 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-ø25 | 176 | 3 | 4.5 | 634 | 776 | 400 | 98 | |
| 150 | 450 | 300 | 250 | 218 | 30 | 8-ø25 | 204 | 3 | 4.5 | 708 | 883 | 400 | 123 | |
| 200 | 550 | 375 | 320 | 282 | 38 | 12-ø30 | 260 | 3 | 4.5 | 860 | 1086 | 450 | 222 | |
| 6.4 | 50 | 250 | 175 | 135 | 105 | 26 | 4-ø23 | 88 | 3 | 4 | 370 | 438 | 450 | 35 |
| 65 | 280 | 200 | 160 | 130 | 28 | 8-ø23 | 110 | 3 | 4 | 393 | 473 | 280 | 44 | |
| 80 | 310 | 210 | 170 | 140 | 30 | 8-ø23 | 121 | 3 | 4 | 455 | 550 | 280 | 61 | |
| 100 | 350 | 250 | 200 | 168 | 32 | 8-ø25 | 150 | 3 | 4.5 | 551 | 670 | 320 | 86 | |
| 125 | 400 | 295 | 240 | 202 | 36 | 8-ø30 | 176 | 3 | 4.5 | 634 | 776 | 360 | 140 | |
| 150 | 450 | 340 | 280 | 240 | 38 | 8-ø34 | 204 | 3 | 4.5 | 718 | 893 | 400 | 180 | |
| 200 | 550 | 405 | 345 | 300 | 44 | 12-ø34 | 260 | 3 | 4.5 | 873 | 1100 | 450 | 273 | |
| 10.0 | 50 | 250 | 195 | 145 | 112 | 28 | 4-ø25 | 88 | 3 | 4 | 433 | 507 | 280 | 48 |
| 65 | 280 | 220 | 170 | 138 | 32 | 8-ø25 | 110 | 3 | 4 | 466 | 557 | 280 | 68 | |
| 80 | 310 | 230 | 180 | 148 | 34 | 8-ø25 | 121 | 3 | 4 | 540 | 641 | 320 | 90 | |
| 100 | 350 | 265 | 210 | 172 | 38 | 8-ø30 | 150 | 3 | 4.5 | 606 | 726 | 360 | 129 | |
| 125 | 400 | 310 | 250 | 210 | 42 | 8-ø34 | 176 | 3 | 4.5 | 689 | 835 | 400 | 212 | |
| 150 | 450 | 350 | 290 | 250 | 46 | 12-ø34 | 204 | 3 | 4.5 | 775 | 952 | 450 | 285 | |
| 200 | 550 | 430 | 360 | 312 | 54 | 12-ø41 | 260 | 3 | 4.5 | 980 | 1214 | 560 | 426 |
