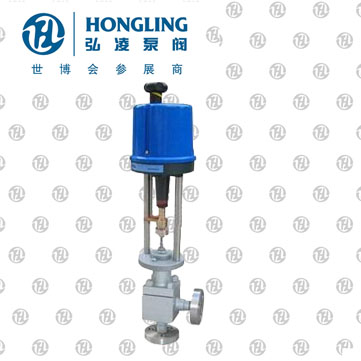

電動角形高壓調節閥

產品型號：ZDLS型

發布時間：2009-5-20

ZDLS型電動角形高壓調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。

查看產品實物圖

下一個產品：電子式電動雙座調節閥

上一個產品：自力式電控溫度調節閥

分享到：

相關產品:

ZDLS電動角形高壓調節閥概述：

角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰睿瑴p少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

ZDLS電動角形高壓調節閥主要參數：

公稱通徑	6			10					15					25
閥座直徑	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑	32			40		50		65		80		100		125		150		200
閥座直徑	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系數	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調范圍	Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力	1.6、4.0、6.4、10、16、22、32MPa
閥芯形式	套筒導向單座柱塞型閥芯
流量特性	直線
作用形式	電開式、電關式
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
控制信號	4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)
電源	S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)

ZDLS電動角形高壓調節閥：

公稱通徑	20				25	40		50	65	80	100	150		200	250	300
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。

ZDLS電動角形高壓調節閥主要技術性能指標：

泄漏率： IV 級，小于額定流量的10-4

回差：配3610L 執行機構為2.0%；配PSL執行機構為 1.0%

基本誤差：配3610L執行機構為±2.5%；配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。

ZDLS電動角形高壓調節閥主要零部件材料：

閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等

芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等

填料材質：聚四氟乙烯、柔性石墨

ZDLS電動角形高壓調節閥允許壓差：

公稱通徑		20				25	40		50	65	80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配PSL	361LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25	0.16	0.1

注：（1）實際配置需根據具體工藝參數確定。（2）如果允許壓差不清楚或*大工作壓差超出列表范圍，請與我們聯系，采取適當?shù)姆椒ǹ山鉀Q。

ZDLS電動角形高壓調節閥結構尺寸圖：

ZDLS電動角形高壓調節閥外形尺寸及重量：

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
L1(mm)			98	105	105	120	135	190	225	270	315	367
L2(mm)	PN1.6MPa		85	95	115	115	130	145	155	175	200	240	300
	PN4.0MPa		85	95	115	115	130	145	155	175	200	240	300
	PN6.4MPa		100	115	130	130	150	170	190	215	250	275	325
配PSL	H(mm)	普通型	753	761	789	778	793	819	858	893	921	951	956
	H(mm)	散熱片型	883	891	919	908	923	892	1021	1056	1120	1150	1156
	D(mm)		176
	重量(KG)		13.5	22.5	25.5		29.5	50	60	78	119	157	255
配361L	H(mm)	普通型	516	542	552		688	744	783	818	976	1006	1036
	H(mm)	散熱片型	646	654	682		818	907	946	981	1175	1205	1235
	D(mm)		225								310
	重量(KG)		21	30	33	41	45	65	75	93	172	210	308
