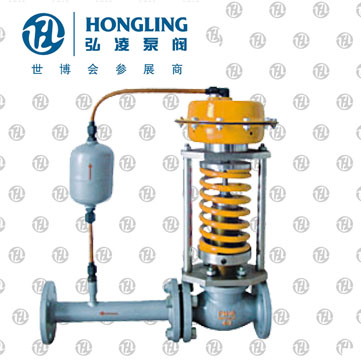

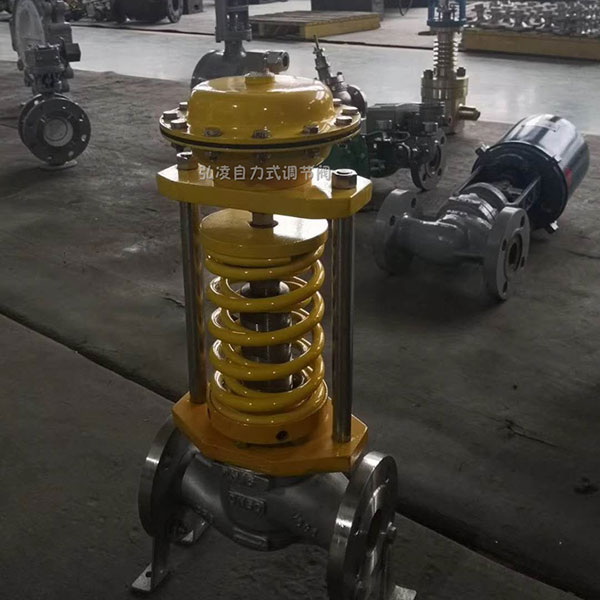

ZZYP自力式壓力調節閥概述：

ZZYP（N、M）型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。此閥*大特點能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節）．或泄壓、持壓（用于閥前調節）的自動控制。附設冷凝器可在≤350℃溫度下使用。

自力式壓力調節閥工作原理：

1、閥前控制原理（見圖一）

閥前壓力控制（K），其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變為閥后壓力P2，同時P1通過管線輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時閥芯位置決定了閥的開度，從而控制閥前壓力。 當閥前壓力P1增加時，P1作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯向離開閥座方向移動，導致閥的開度變大，流阻變小，P1向閥后泄壓，直到膜片上的作用力與彈簧反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時動作方向與上述相反，這就是閥前壓力調節的工作原理。

圖一閥前控制原理

2、閥后控制原理（見圖二）

自力式壓力調節閥閥后壓力控制（B），其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變為閥后壓力P2，同時P2經過管線輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時閥芯位置決定了閥的開度，從而控制閥后壓力。當閥后壓力P2增加時，P2作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯關向閥座的位置，導致閥的開度減小，流阻變大，P2降低，直到膜片上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反，這就是閥后壓力調節的工作原理。

圖二閥后控制原理

ZZYP自力式壓力調節閥主要技術參數和性能指標：

ZZYP自力式壓力調節閥主要零件材料：

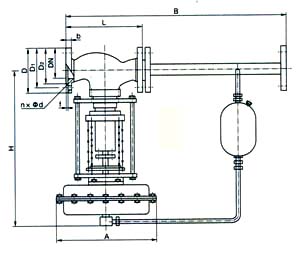

ZZYP自力式壓力調節閥結構尺寸圖：

ZZYP自力式壓力調節閥外形尺寸：
