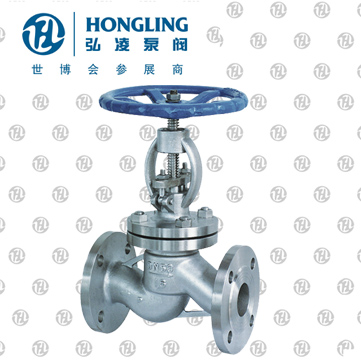

不銹鋼截止閥
產品型號：J41W
發布時間：2008-5-19
J41W不銹鋼截止閥產品概述：
截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門"三化給"曾規定，截止閥的流向，一律采用自上而下。
截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到*大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。 產品名稱:J41W不銹鋼截止閥 產品型號:J41W
不銹鋼截止閥應用規范
1、設計制造造GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
J41W不銹鋼截止閥性能規范:
| 型號 |
公稱壓力 （MPa） |
實驗壓力 | 工作溫度（℃） |
適用介質 |
||
| 強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
|
J41W-16P（R） |
1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 硝酸類 |
| J41W-25P（R） | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
| J41W-40P（R） | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
| J41W-60P（R） | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
J41W不銹鋼截止閥主要零件材質:
| 零件名稱 | ZGICr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12M02Ti | ZG00Cr17Ni14M02 | WCB |
| 閥體/閥蓋 | ZGICr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | WCB |
| 閘板 | ZGICr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | 1Cr13 |
| 閥桿 | 1Cr18 Ni9Ti | 00Cr18 Ni10 | 1Cr18 Ni12M0 2 Ti | 00Cr17Ni14M0 2 | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
| 墊片 | 304＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨＋304 |
| 壓蓋 | ZGICr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 系列 | WCB |
| 填料壓環 | 1Cr18 Ni9Ti | 00Cr18 Ni10 | 1Cr18 Ni12M0 2 Ti | 00Cr17Ni14M0 2 | 1Cr13 |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |
J41W不銹鋼截止閥1.6MPa主要連接尺寸:
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
| W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
J41W不銹鋼截止閥2.5MPa主要連接尺寸:
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
| W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
J41W不銹鋼截止閥4.0MPa主要連接尺寸:
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
| W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
