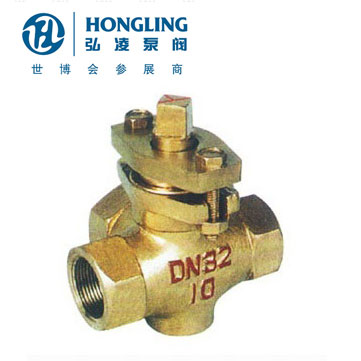

X14W三通內螺紋全銅旋塞閥
產品型號：X14W
發布時間：2016-11-30 9:53:34
X14W三通內螺紋全銅旋塞閥
下一個產品：X44W三通全銅旋塞閥
上一個產品：X13W二通內螺紋全銅旋塞閥
相關產品:
X14W三通內螺紋全銅旋塞閥主要性能參數
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X14W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
X14W三通內螺紋全銅旋塞閥主要零件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X14W-1.0T | 鑄銅 | 鑄銅 | 鑄銅 |
油浸石棉盤根 柔性石墨 |
X14W三通內螺紋全銅旋塞閥主要外形尺寸
|
公稱通徑 DN（mm） |
管螺紋 G |
尺寸 | |||
| H | L | h | □S | ||
| 15 | 1/2 | 117 | 85 | 30 | 12 |
| 20 | 3/4 | 126 | 90 | 34 | 16 |
| 25 | 1 | 160 | 110 | 42 | 18 |
| 32 | 11/4 | 176 | 130 | 48 | 18 |
| 40 | 11/2 | 210 | 150 | 64 | 26 |
| 50 | 2 | 238 | 170 | 76 | 28 |
| 65 | 21/2 | 250 | 220 | 80 | 30 |
| 80 | 3 | 340 | 250 | 115 | 38 |
| 100 | 4 | 350 | 300 | 125 | 42 |
