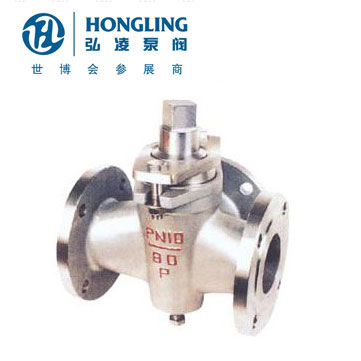

X44W三通不銹鋼旋塞閥
下一個產品：X13W二通內螺紋全銅旋塞閥
上一個產品：X44W三通鑄鐵旋塞閥
相關產品:
X44W三通不銹鋼旋塞閥產品介紹：
X44W三通不銹鋼旋塞閥用于硝酸類、醋酸類含顆粒介質。廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于瀝青、硝酸、醋酸、石油、化工、煤氣、油品、天然氣、液化石油氣、水、暖通行業以及一般工業中。
X44W三通不銹鋼旋塞閥工作原理：
X44W不銹鋼三通旋塞閥是柱塞形的旋轉閥，啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，起到切斷和接通介質以及分流介質的作用，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。
X44W三通不銹鋼旋塞閥產品特點：
1、不受安裝方向的限制，介質的流向可任意。
2、適用于經常操作，啟閉迅速、輕便、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修、密封性能好。
4、閥體、閥芯材料可根據使用情況隨意更換，結構簡單，密封性能好，使用廣泛。
X44W三通不銹鋼旋塞閥主要性能參數
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PN（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X44W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸類 | ≤250 |
| X44W-1.0R | 1.0 | 1.5 | 1.1 | 醋酸類 | ≤250 |
X44W三通不銹鋼旋塞閥主要零件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X44W-1.0P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
柔性石墨 油浸石棉盤根 |
| X44W-1.0R | 鉻鎳鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
X44W三通不銹鋼旋塞閥主要外形尺寸
|
公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
尺寸 | |||||||
| L | D | D1 | D2 | z-φd | □s | h | H | ||
| 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
| 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
| 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
| 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 | |
