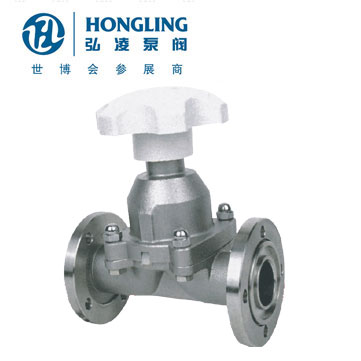

GM高真空壓力隔膜閥
產品型號：GM
發布時間：2016-11-29 11:06:49
GM高真空壓力隔膜閥
下一個產品：G41F46襯氟隔膜閥
上一個產品：英標常閉式氣動襯膠隔膜閥
相關產品:
GM高真空隔膜閥用途
GM高真空隔膜閥是真空系統中，供切斷或接通氣流之用。基中，連接管焊接式更溴化鋰制冷設備中的理想配件。
適用溫度：NBR -25~100℃ FKM? -30~150℃
適用介質：空氣及非腐蝕性氣體
適用范圍：105~1.3×10-4
漏率：6.7×10-4
GM高真空隔膜閥適用范圍
當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
GM高真空隔膜閥材料
閥體：碳鋼、不銹鋼
隔膜：丁晴橡膠、氟橡膠
閥桿：不銹鋼
GM高真空隔膜閥測試
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

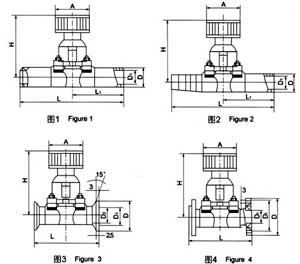

I型連接管焊接（圖1）
| 型號 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| ?GM-10C-H（I） | 10 | 19 | 80 | 55 | 240 | 120 |
| GM-25C-H（I） | 25 | 32 | 105 | 80 | 240 | 120 |
| GM-40C-H | 40 | 45 | 133 | 100 | 240 | 120 |
| GM-50C-H | 50 | 57 | 157 | 100 | 240 | 120 |
| GM-10D-H（I） | 10 | 19 | 77．5 | 50 | 150 | 150 |
| GM-25D-H（I） | 25 | 32 | 105 | 60 | 75 | 75 |
II型連接管焊接（圖2）
| 型號 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| GM-10C-H（II） | 10 | 19 | 80 | 55 | 195 | 120 |
| GM-25C-H（II） | 25 | 32 | 105 | 80 | 236 | 120 |
| GM-10D-H（II） | 10 | 19 | 77．5 | 50 | 150 | 75 |
| GM-25D-H（II） | 25 | 32 | 105 | 66 | 175 | 75 |
III型連接管焊接（圖3）
| 型號 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| GM-10C-KF | 10 | 30 | 12．2 | 80 | 55 | 75 |
| GM-25C-KF | 25 | 40 | 26．2 | 105 | 80 | 120 |
| GM-40C-KF | 40 | 50 | 41．2 | 133 | 100 | 120 |
IIII型連接管焊接（圖4）
| 型號 | DN | D | H | A | L | L1 | n-φc |
|---|---|---|---|---|---|---|---|
| GM-10C | 10 | 46 | 36 | 80 | 55 | 75 | 4-φ6 |
| GM-25C | 25 | 70 | 55 | 105 | 80 | 120 | 4-φ7 |
| GM-40C | 40 | 100 | 80 | 133 | 100 | 150 | 4-φ9 |
| GM-50C | 50 | 110 | 90 | 157 | 100 | 180 | 4-φ9 |
