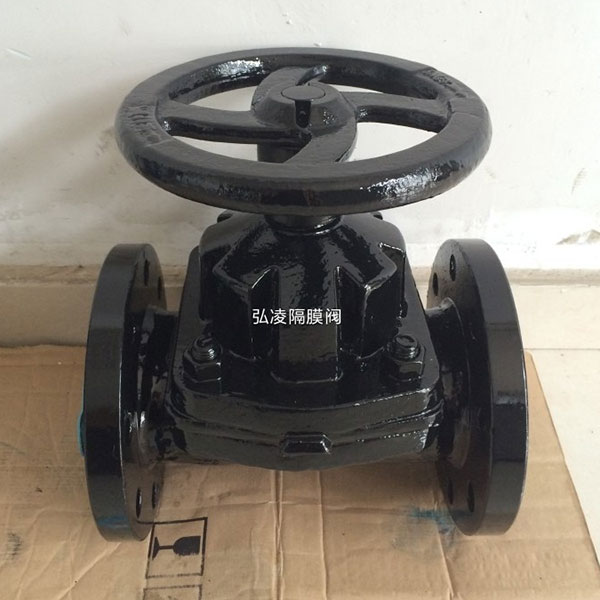

G41J手動堰式隔膜閥用途

本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃

壓力等級：PN(MPa)　0.6 1.0 1.6

G41J手動堰式隔膜閥材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

G41J手動堰式隔膜閥測試

襯里層：電火花檢測

試驗與檢驗按BS6755標準

公稱壓力：PN(MPa)

閥體：PN×1.5 密封：PN×1.1

G41J手動堰式隔膜閥結構特點

隔膜閥是一種特殊形式的截斷閥：

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失小；

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

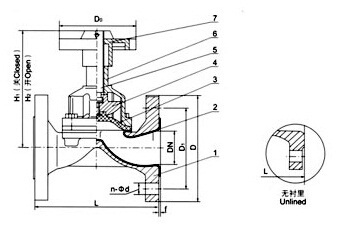

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、手輪

G41J手動堰式隔膜閥主要尺寸參數
