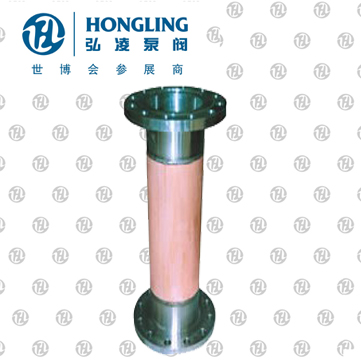

氧氣管道阻火器
產品型號：FPV-XT、FP-XT型
發布時間：2009-4-27
氧氣管道阻火器用途
FP-XT型氧氣管道阻火器和FPV-XT型氧氣管道閥門前、后阻火器是采用特種銅合金和不銹鋼焊接而成。可以有效地防止氧氣管道閥門在突然開啟時易形成的"絕熱壓縮"，局部溫度驟升，成為著火能源；可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。阻火器的使用可以迅速阻斷火源，杜絕管道中燃爆事故的發生。
氧氣管道阻火器用途
氧氣管道阻火器廣泛應用于冶金、化工等行業的氧氣輸送管道，可有效地切斷因高速氣流中雜物與管壁急劇磨擦產生的火源，杜絕管道燃爆事故的發生。用戶可直接將本產品與輸氧管道的適當部位焊接連通即可運行。 本阻火器適用于管道DN15-500mm，工作壓力不大于3MPa的氧氣管道阻火之用。有法蘭、內螺紋連接。
氧氣管道阻火器性能及材質
|
公稱通徑（DN） |
15－500 |
||
|
公稱壓力（MPa） |
1.6 |
2.5 |
|
|
試驗壓力 |
強度 |
2.4 |
3.75 |
|
密封 |
1.76 |
2.75 |
|
|
適用介質 |
氧氣 |
||
|
阻燃器材質 |
銅 |
||
|
接頭材質 |
不銹鋼 |
||
氧氣管道阻火器主要外形及連接尺寸
| 公稱通徑DN | FP-XT氧氣管道阻火器 | FPV-XT氧氣管道閥門前、后阻火器 | ||||
| 型號規格 | D | L | 型號規格 | D | L | |
| 15 | FP-1.5T | 18 | 600 | FP-1.5T | 18 | 1600 |
| 20 | FP-2.0T | 25 | 600 | FP-2.0T | 25 | 1600 |
| 25 | FP-2.5T | 32 | 600 | FP-2.5T | 32 | 1600 |
| 32 | FP-3.2T | 38 | 600 | FP-3.2T | 38 | 1600 |
| 40 | FP-4.0T | 48 | 600 | FP-4.0T | 48 | 1600 |
| 50 | FP-5.0T | 57 | 700 | FP-5.0T | 57 | 1700 |
| 65 | FP-6.5T | 76 | 700 | FP-6.5T | 76 | 1700 |
| 80 | FP-8.0T | 89 | 700 | FP-8.0T | 89 | 1700 |
| 100 | FP-10T | 108 | 700 | FP-10T | 108 | 1700 |
| 125 | FP-12.5T | 133 | 700 | FP-12.5T | 133 | 1700 |
| 150 | FP-15T | 159 | 800 | FP-15T | 159 | 1800 |
| 200 | FP-20T | 219 | 800 | FP-20T | 219 | 1800 |
| 250 | FP-25T | 273 | 800 | FP-25T | 273 | 1800 |
| 300 | FP-30T | 325 | 800 | FP-30T | 325 | 1800 |
| 350 | FP-35T | 377 | 800 | FP-35T | 377 | 2050 |
| 400 | FP-40T | 426 | 800 | FP-40T | 426 | 2300 |
| 450 | FP-45T | 480 | 800 | FP-45T | 480 | 2550 |
| 500 | FP-50T | 530 | 800 | FP-50T | 530 | 2800 |
維修與保養
1、為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。
2、阻火器上的流向標記必須與介質流向一致。
3、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6、 重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
