全天候呼吸閥產品用途：
GFQ-2型新型呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥通常與阻火器配套使用。
全天候呼吸閥產品結構特點：
全天候呼吸閥具有通風量大，密封性能好，泄漏量小，耐腐蝕等特點。
全天候呼吸閥主要性能規范：
| A級正壓 | 355Pa （36毫米水柱） |
| 負壓 | 295Pa （30毫米水柱） |
| B級正壓 | 980Pa （100毫米水柱） |
| 負壓 | 295Pa （30毫米水柱） |
| C級正壓 | 1765Pa （180毫米水柱） |
| 負壓 | 295Pa （30毫米水柱） |
全天候呼吸閥結構尺寸圖：
全天候呼吸閥主要外形尺寸：
| 規格 |
重 量 （ Kg/臺） |
安裝尺寸（毫米） | ||||
| D1 | D | L | H | n×Ø | ||
| DN50 | 6.5 | Ø110 | Ø140 | 160 | 255 | 4×18 |
| DN80 | 9.8 | Ø150 | Ø185 | 213 | 260 | 4×18 |
| DN100 | 12 | Ø170 | Ø205 | 265 | 290 | 4×18 |
| DN150 | 21 | Ø225 | Ø260 | 305 | 330 | 8×18 |
| DN200 | 31 | Ø280 | Ø315 | 355 | 350 | 8×18 |
| DN250 | 35 | Ø335 | Ø370 | 420 | 400 | 12×18 |

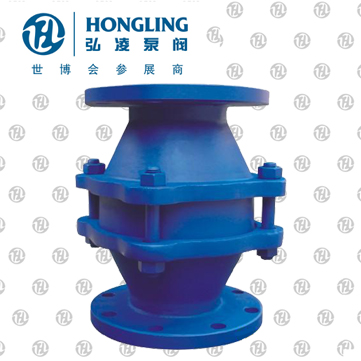

波紋型阻火器零部件材料：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ | ≤480 |
| 公稱壓力(MPa) | 0.6~5.0 |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
國標法蘭連接外形尺寸： GB、JB
| 規格 | 安裝尺寸（mm） | ||||
| D2 | D | L | H | N-d | |
| DN50 | Ø110 | Ø140 | 220 | 235 | 4×14 |
| DN80 | Ø150 | Ø185 | 280 | 270 | 4×18 |
| DN100 | Ø170 | Ø205 | 325 | 275 | 4×18 |
| DN150 | Ø225 | Ø260 | 425 | 290 | 8×18 |
| DN200 | Ø280 | Ø315 | 495 | 305 | 8×18 |
| DN250 | Ø335 | Ø370 | 595 | 320 | 12×18 |
| DN300 | Ø395 | Ø435 | 655 | 405 | 12×23 |
美標法蘭連接外形尺寸：
ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸（mm） | ||||
| D2 | D | L | H | N-d | |
| 2" | Ø120.5 | Ø152 | 220 | 235 | 4×19 |
| 3" | Ø152.5 | Ø190 | 280 | 270 | 4×19 |
| 4" | Ø190.5 | Ø229 | 325 | 275 | 8×19 |
| 6" | Ø241.5 | Ø279 | 425 | 290 | 8×22 |
| 8" | Ø298.5 | Ø343 | 495 | 305 | 8×22 |
| 10" | Ø362 | Ø406 | 595 | 320 | 12×25 |
| 12" | Ø432 | Ø483 | 655 | 405 | 12×25 |
