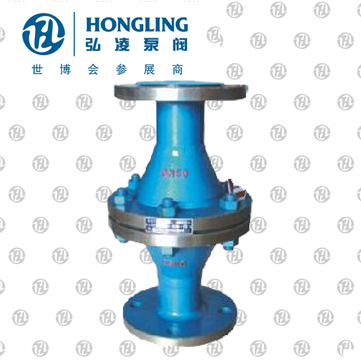

HGS07型網型阻火器產品介紹：
HGS07型網型阻火器適用于儲存閃點低于28℃的甲類油品和閃點低于28℃的乙類油品，也適用地儲存物料以氮氣封頂的拱頂罐上，礫石阻火器與網型原理同上，用在管道上。與呼吸閥、呼吸人孔配套使用，亦可單獨使用。
網型阻火器結構圖：
網型阻火器主要零件材料：
| 閥體 | 過濾網 |
| 碳鋼、不銹鋼 | 不銹鋼100目/英寸 |
網型阻火器主要技術參數:
HGS07型網型阻爆性能合格，連續十三次試驗每次都能阻火。耐火性能合格，耐燒，1小時無回火.
網型阻火器主要外形尺寸:
| PN | DN | d | L | H |
|
2.5MPa 4.0MPa |
15 | 20 | 130 | 60 |
| 20 | 25 | 150 | 70 | |
| 25 | 30 | 160 | 80 | |
| 32 | 35 | 180 | 90 | |
| 40 | 45 | 200 | 100 | |
| 50 | 60 | 230 | 115 | |
| 65 | 75 | 290 | 150 | |
| 80 | 90 | 310 | 210 | |
| 100 | 100 | 350 | 235 | |
| 125 | 135 | 400 | 290 | |
| 150 | 160 | 480 | 340 | |
| 200 | 220 | 600 | 410 |
