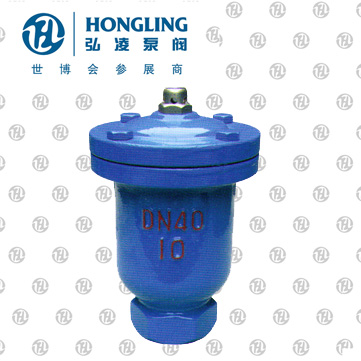

QB1單口排氣閥概述：

QB1單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。QB1單口排氣閥用于小口徑管道上管子為φ50-200,它作為管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管內隨時會出現負壓力,自動吸氣可保護管道安全。

QB1單口排氣閥作用原理：

當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，QB1單口自動排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。

QB1單口排氣閥用途及主要性能規范：

1、單口排氣閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
2、安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
3、如需方求本方排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。

QB1單口排氣閥主要零配件

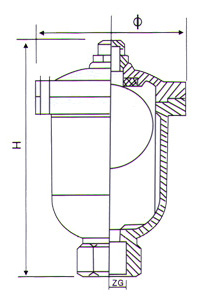

QB1單口排氣閥結構示意圖：

QB1單口排氣閥主要外形連接尺寸
